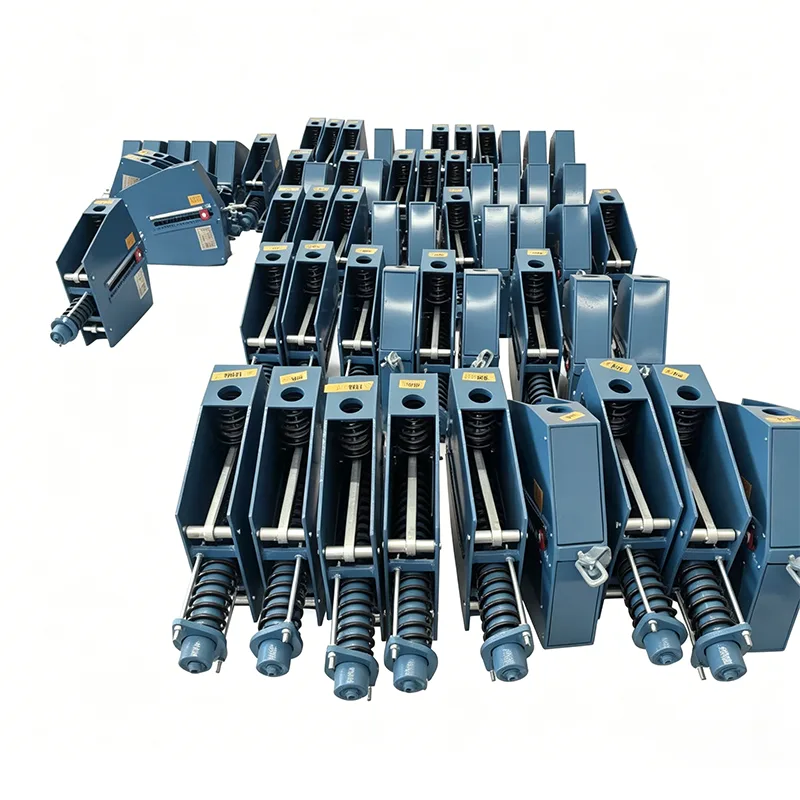

Suport vertical constant cu arc

Atunci când conductele suferă deplasări verticale mari (depășind 100 mm) și sunt extrem de sensibile la variațiile de sarcină, rata de variație a sarcinii (≤25%) a suporturilor de arc variabile obișnuite poate duce la solicitarea excesivă a conductei, deteriorarea interfeței echipamentului și chiar ruperea conductei. Suportul cu arc constant vertical asigură o forță de susținere aproape constantă (rata de variație a sarcinii ≤5%) pe întreaga cursă de lucru, pe baza principiului echilibrului momentului, rezolvând complet provocarea de control al tensiunii pentru conductele cu deplasare mare.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Principiul de lucru

Suportul vertical constant al arcului utilizează echilibrul reciproc între forța arcului și momentul generat de mecanismul de legătură. Pe măsură ce conducta se mișcă în sus și în jos, deformarea arcului este compensată cu precizie de sistemul de came și de legătură, menținând stabilă forța de susținere a ieșirii. Acest design elimină complet fluctuațiile de sarcină cauzate de deplasarea conductei, protejând conductele și echipamentele conectate de solicitări suplimentare.

Specificații tehnice ale produsului

Constant Spring Hanger Spec Table	Exemplu
Model / Seria	PH, LH, CA, CS, TH
Capacitate de încărcare (în funcțiune)	0,1 kN - 500 kN
Călătoria totală	50 mm, 100 mm, 200 mm, 400 mm
Călătorii reale	Până la 600 mm
Abaterea sarcinii (Toleranță)	±5% (Standard) / ±3% (Prec. înaltă)
Poziția de instalare	Orizontală / Verticală
Finisaj carcasa	Galvanizat la cald / epoxidic
Temp. de operare	-20°C până la +80°C (ambiant)
Material spirală arc	60Si2Mn / 50CrVA
Interval de reglare a sarcinii	±10% (ajustarea câmpului)

Defalcarea structurii produsului

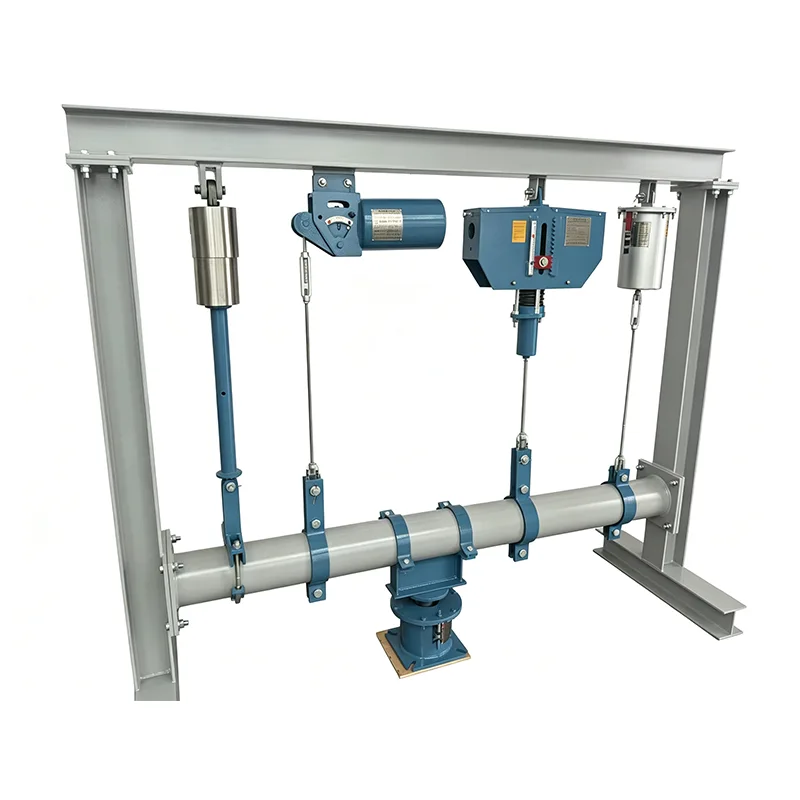

Suportul cu arc constant vertical standard adoptă un design modular, constând din următoarele componente independente pentru întreținere și înlocuire ușoară la fața locului:

▶  Ansamblu arc: arcuri din aliaj de înaltă rezistență supuse unui tratament termic de stabilizare

▶  Mecanism de echilibrare a momentului: sistem cu came și legături prelucrate cu precizie

▶  Dispozitiv de reglare a încărcăturii: reglarea șuruburilor superioare pentru reglarea fină în timpul funcționării

▶  Sistem de indicare a deplasării: placă clară de scară care arată deplasarea conductei în timp real

▶  Ansambluri de conectare superioare și inferioare: opțiuni multiple de conectare pentru a se adapta la diferite condiții de instalare

▶  Carcasă de protecție: design complet închis pentru a preveni pătrunderea prafului și a mediilor corozive

Avantaje diferențiate de bază

Element avantajos	Performanță specifică	Valoare pentru clienți
Precizie constantă a forței	Rata de variație a sarcinii ≤5%, depășind standardele naționale	Reduce stresul conductei și prelungește durata de viață a echipamentului
Structură compactă	Cu 30% mai mici decât suporturile orizontale tradiționale cu arc constant	Economisește spațiu pe rack și facilitează instalarea
Instalare ușoară	Pre-ajustat la sarcina specificată înainte de livrare	Elimină depanarea complexă la fața locului și scurtează perioada de construcție
Întreținere simplă	Design modular cu componente interschimbabile	Reduce timpul de nefuncționare și scade costurile de întreținere
Sigur și de încredere	Echipat cu dispozitive de limitare de suprasarcină și cursă	Previne deteriorarea accidentală și asigură siguranța sistemului

Tabel de selecție a specificațiilor standard

Seria de modele	Interval de sarcină (kN)	Deviație nominală (mm)	Temperatura de funcționare (℃)	Standarde aplicabile
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Scenarii de instalare aplicabile

Suportul cu arc constant vertical este potrivit în special pentru următoarele sisteme de conducte care necesită instalare verticală și deplasare mare:

▶  Conductele principale de abur și conductele de reîncălzire a aburului în centralele electrice

▶  Conducte de proces de înaltă temperatură și de înaltă presiune în fabricile de rafinare a petrolului și chimice

▶  Conducte de lichid criogenic în terminalele GNL

▶  Conductele de gaz și oxigen din furnalele din fabricile siderurgice

▶  Conducte principale de abur la temperatură înaltă pentru încălzirea centrală urbană

▶  Conductele de conectare de intrare și de evacuare ale rezervoarelor mari de stocare

Ghid de instalare și întreținere

▶  Inspecție înainte de instalare: verificați dacă modelul produsului, sarcina și deformarea respectă cerințele de proiectare și verificați dacă există daune în timpul transportului

▶  Precauții de instalare: Mențineți suportul vertical cu o abatere care să nu depășească 1°; scoateți dispozitivul de blocare a transportului după instalare

▶  Punerea în funcțiune înainte de operare: reglați fin sarcina în funcție de condițiile reale de pe amplasament pentru a vă asigura că conducta este la nivel

▶  Întreținere zilnică: verificați indicatorul de deplasare și strângerea șuruburilor de conectare la fiecare șase luni; efectuează anual o inspecție completă

▶  Ciclul de înlocuire: durata de viață a produsului poate ajunge la 15-20 de ani în condiții normale de lucru

Verificarea proiectului și controlul calității

Suporturile noastre verticale cu arc constant au fost verificate în numeroase proiecte cheie din întreaga lume, inclusiv:

▶  Sistemul principal de conducte de abur al unei centrale termice de 300 MW

▶  Un proiect de rafinare și integrare chimică de 10 milioane de tone pe an

▶  Proiect de conductă criogenică a unui terminal GNL

Se efectuează teste interne complete pentru fiecare produs înainte de expediere

Înainte de expediere, fiecare produs trece printr-un proces complet de testare intern. Acest proces include inspecție dimensională și vizuală, PMI (Positive Material Identification), testare de duritate, testare nedistructivă MT/PT, acolo unde este cazul, testarea sarcinii arcului cu curbe sarcină-deplasare și măsurarea grosimii stratului de acoperire. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Clarificare privind acreditarea terților

Testarea internă nu este aceeași cu testarea terță parte acreditată de ILAC. În cazul în care este necesară testarea de către terți sau testarea de laborator, aceasta poate fi furnizată ca un serviciu opțional separat.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Acest serviciu acoperă analiza compoziției chimice, testarea la tracțiune, testarea impactului Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele disponibile includ testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Sunt incluse curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Avantajele noastre distinctive

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Precizia încărcării produselor noastre, standardele de testare și sistemele de documentare sunt comparate cu sistemul internațional de suport pentru țevi LISEGA.

Mai mult decât un furnizor intern standard

Spre deosebire de producătorii autohtoni standard care furnizează numai produsul în sine, furnizăm o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, ajutăm la aranjarea de teste SGS terță parte și inspecții asistate și sprijinim revizuirea documentelor de către inginerii PE/CPE pentru proiecte de peste mări.

Servicii de asistență

▶  Selecție tehnică gratuită și analiză a tensiunilor în conductă

▶  Servicii de design personalizat pentru produse non-standard

▶  Instruire pentru instalare la fața locului și instruire tehnică

▶  Perioadă de garanție de 12 luni cu suport tehnic pe viață

▶  Aprovizionare cu piese de schimb de urgență cu răspuns în 48 de ore

Pentru informații mai detaliate despre Suportul cu arc constant vertical, vă rugăm să contactați echipa noastră tehnică pentru sfaturi profesionale de selecție.

Întrebări frecvente (FAQ)

Î: Care este diferența dintre suporturile cu arc constant vertical și orizontal?

R: Principalele diferențe constau în metoda de instalare și ocuparea spațiului. Suporturile verticale cu arc constant sunt instalate vertical și ocupă mai puțin spațiu orizontal, făcându-le potrivite pentru zonele înguste ale raftului de țevi. Suporturile orizontale cu arc constant sunt instalate orizontal și ocupă mai mult spațiu vertical, potrivite pentru locații cu spațiu suficient pentru cap.

Î: Suportul cu arc constant vertical poate avea sarcina ajustată la fața locului?

A: Da. Produsul este echipat cu un șurub dedicat de reglare a sarcinii în partea de sus, permițând reglarea fină în timpul funcționării conductei fără oprire. Domeniul de reglare este de ±10% din sarcina nominală.

Î: Acest produs este potrivit pentru medii cu temperatură scăzută?

A: Da. Oferim modele speciale la temperaturi scăzute care adoptă materiale rezistente la criogenic și procese speciale de tratare. Ele pot funcționa în mod normal la temperaturi de până la -196 ℃ și sunt potrivite pentru sistemele de conducte criogenice, cum ar fi GNL.
