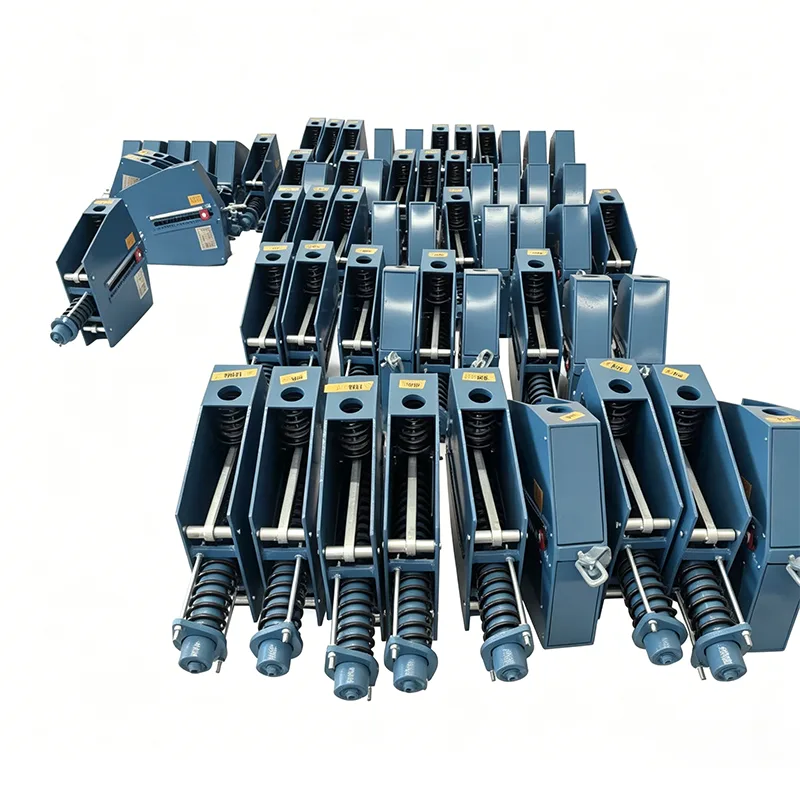

Suport de arc constant suspendat

În multe locații industriale, sub conducte există echipamente, pasaje, grupuri de supape sau alte obstacole, ceea ce face imposibilă instalarea suporturilor montate pe podea. Între timp, unele conducte cu diametru mare se confruntă cu deplasări termice care depășesc 100 mm, iar fluctuațiile de sarcină ale suporturilor de arc variabile obișnuite vor face ca stresul conductei să depășească limitele admisibile.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

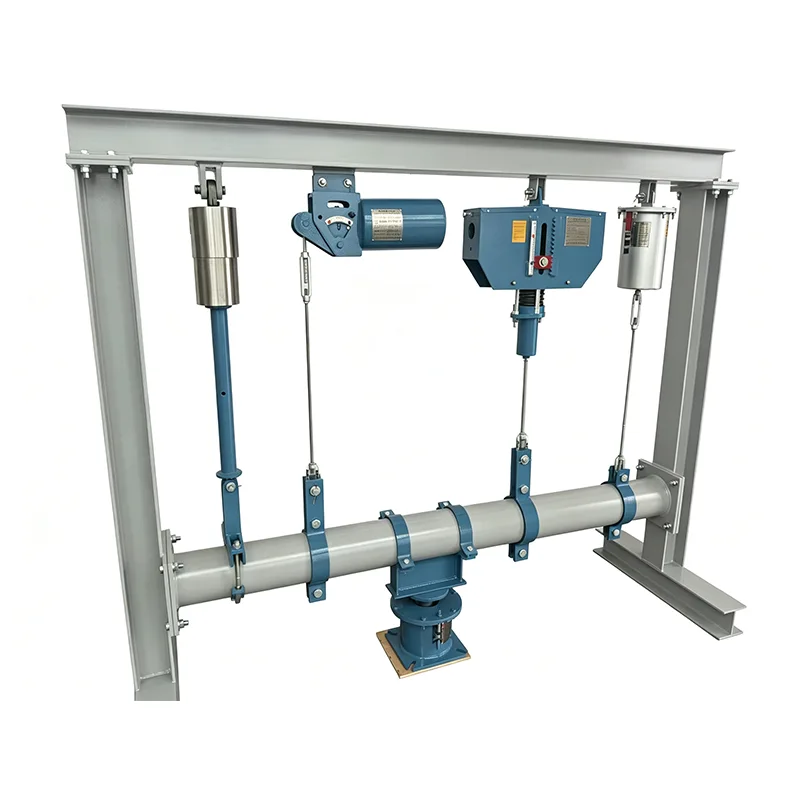

Suportul cu arc constant suspendat rezolvă perfect această provocare a industriei. Este instalat prin suspensie de structuri de oțel deasupra capului, neocupând spațiu sub conducte, oferind în același timp o forță de susținere constantă cu o rată de fluctuație de ≤5% pe toată cursa.

Specificații tehnice ale produsului

Constant Spring Hanger Spec Table	Exemplu
Model / Seria	PH, LH, CA, CS, TH
Capacitate de încărcare (în funcțiune)	0,1 kN - 500 kN
Călătoria totală	50 mm, 100 mm, 200 mm, 400 mm
Călătorii reale	Până la 600 mm
Abaterea sarcinii (Toleranță)	±5% (Standard) / ±3% (Prec. înaltă)
Poziția de instalare	Orizontală / Verticală
Finisaj carcasa	Galvanizat la cald / epoxidic
Temp. de operare	-20°C până la +80°C (ambiant)
Material spirală arc	60Si2Mn / 50CrVA
Interval de reglare a sarcinii	±10% (ajustarea câmpului)

Comparație între metodele de instalare suspendate și montate pe podea

Cele două metode de instalare au scenariile lor aplicabile pentru diferite condiții de amplasare, iar suporturile suspendate cu arc constant oferă avantaje de neînlocuit în medii cu spațiu limitat:

Dimensiunea de comparație	Suport de arc constant suspendat	Suport cu arc constant montat pe podea
Locația de instalare	Sub structuri de oțel aeriene / grinzi de beton	Platforme supraterane / echipamente
Ocuparea spațiului sub conductă	Nici unul	Ocupație deplină
Dificultate de instalare	Medie (necesită operare la altitudine mare)	Scăzut
Încărcare cale de transfer	Conductă → Suport → Structură de deasupra capului	Conductă → Suport → Fundație la sol
Scenarii aplicabile	Conducte cu obstacole dedesubt, conducte ridicate	Conducte cu spațiu suficient dedesubt
Capacitate maximă de încărcare	1200kN	2000 kN
Deplasare maximă	400 mm	600 mm

Design structural optimizat exclusiv pentru condiții de suspensie

Pe baza designului general al suportului cu arc constant, Suporturile cu arc constant suspendate au suferit optimizări specifice pentru caracteristicile de stres ale instalării suspensiei:

▶  Ureșe de ridicare integrale forjate: Urechile de ridicare superioare adoptă tehnologia de forjare monolitică fără defecte de sudare, atingând un factor de siguranță de 2,5 ori.

▶  Dispozitiv de limitare anti-swing: Echipat cu structuri de limitare transversale pentru a preveni balansarea excesivă a conductei în timpul funcționării.

▶  Ansamblu reglabil de tijă de agățare: tije de agățare reglabile standard de 1–3 m pentru a se adapta la diferite înălțimi de instalare.

▶  Design de protecție împotriva căderii: mecanismele duble de siguranță sunt instalate în toate punctele de conectare pentru a preveni căderile la altitudine mare.

▶  Indicator vizual de deplasare: plăci la scară mare sunt montate pe lateral pentru o observare ușoară a stării de funcționare de către personalul de la sol.

Tabel cu specificații standard pentru seria completă

Sunt disponibile cinci serii standard de suporturi de arc constant suspendate pentru a acoperi majoritatea cerințelor aplicațiilor industriale:

Seria de modele	Gama de sarcină nominală (kN)	Interval nominal de deplasare (mm)	Interval de temperatură de funcționare (℃)	Lungimea tijei de umerare standard (m)	Greutatea maximă a unității (kg)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Toate produsele respectă standardele GB/T 17116.2, ANSI/ASME B31.1 și API RP 551.

Performanță măsurată față de standardele din industrie

Indicatorii-cheie de performanță ai Suporturilor de arc suspendate constant depășesc toți cerințele standardelor naționale. Toate datele provin din înregistrările de inspecție 100% complete ale laboratorului nostru acreditat CNAS:

Indicator de performanță	Cerință standard națională	Valoarea măsurată Tianshun
Rata de fluctuație a sarcinii	≤5%	≤4%
Rezistența la tracțiune a urechilor de ridicare	1,5 ori sarcina nominală	Sarcina nominală de 2,5 ori
Testare nedistructivă de sudare	20% eșantionare	Inspecție completă 100%.
Oboseala Viata	≥100.000 de cicluri	≥150.000 de cicluri
Precizia de reglare a tijei de fixare	±10mm	±5mm

Sistem de control al calității trasabil pe ciclu de viață complet

Pentru a asigura siguranța absolută a produselor instalate la înălțimi mari, atribuim un cod unic de identificare a produsului fiecărei suporturi Hanging Constant Spring, permițând trasabilitatea ciclului de viață complet:

▶  Trazabilitatea materiilor prime: fiecare lot de oțel este însoțit de certificatul original de testare a fabricii (MTC), iar rezultatele analizei spectrale sunt legate de codul de identificare.

▶  Înregistrările procesului de producție: operatorii și marcajele de timp pentru toate procesele critice (sudare, tratament termic, asamblare) sunt complet documentate.

▶  Arhivarea rapoartelor de inspecție: Toate rapoartele de inspecție sunt convertite în fișiere electronice și pot fi solicitate online prin intermediul codului de identificare.

▶  Marcare din fabrică: codul unic de identificare, data producției și numărul inspectorului sunt gravate pe plăcuța de identificare a produsului.

▶  Urmărirea post-vânzare: informațiile despre instalarea și funcționarea produsului sunt introduse sincron în sistem, oferind asistență tehnică pe tot parcursul vieții.

Scenarii tipice de aplicație și înregistrare

Suporturile Hanging Constant Spring au fost aplicate cu succes în peste 320 de proiecte industriale din întreaga lume, cu livrări cumulate depășind 180.000 de unități. Scenariile tipice includ:

▶  Secțiuni la mare altitudine ale conductelor principale de abur și de reîncălzire a aburului din centralele electrice

▶  Conducte de proces înalte în zonele fabricilor de rafinărie de petrol

▶  Conductele rezervorului din terminalele de recepție a GNL

▶  Secțiuni suspendate ale conductelor de aer cald din furnalele din oțelării

▶  Conducte de abur înălțate de traversare a râului și a drumurilor în orașe

▶  Conducte cu diametru mare în insulele convenționale ale centralelor nucleare

Putem furniza copii ale contractelor de proiecte anterioare, rapoarte de acceptare a proprietarului și fotografii de operare la fața locului ca dovadă a capacităților noastre.

Instalare și servicii tehnice exclusive

Se efectuează teste interne complete pentru fiecare produs înainte de expediere

Înainte de expediere, fiecare produs trece printr-un proces complet de testare intern. Acest proces include inspecție dimensională și vizuală, PMI (Positive Material Identification), testare de duritate, testare nedistructivă MT/PT, acolo unde este cazul, testarea sarcinii arcului cu curbe sarcină-deplasare și măsurarea grosimii stratului de acoperire. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Clarificare privind acreditarea terților

Testarea internă nu este aceeași cu testarea terță parte acreditată de ILAC. În cazul în care este necesară testarea de către terți sau testarea de laborator, aceasta poate fi furnizată ca un serviciu opțional separat.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Acest serviciu acoperă analiza compoziției chimice, testarea la tracțiune, testarea impactului Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele disponibile includ testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Sunt incluse curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Avantajele noastre distinctive

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Precizia încărcării produselor noastre, standardele de testare și sistemele de documentare sunt comparate cu sistemul internațional de suport pentru țevi LISEGA.

Mai mult decât un furnizor intern standard

Spre deosebire de producătorii autohtoni standard care furnizează numai produsul în sine, furnizăm o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, ajutăm la aranjarea de teste SGS terță parte și inspecții cu martori și sprijinim revizuirea documentelor de către inginerii PE/CPE pentru proiectele de peste mări.

Întrebări frecvente (FAQ)

Î: Ce se întâmplă dacă înălțimea de instalare este insuficientă?

R: Putem personaliza versiunile de tije scurte de umerare în funcție de înălțimea reală a amplasamentului sau putem oferi soluții de instalare încorporate de top pentru a maximiza economiile de spațiu de instalare.

Î: Cum se reglează sarcina de sprijin de la sol?

R: Toate modelele sunt echipate cu dispozitive reglabile la sol. Reglarea fină a încărcăturii poate fi finalizată de la sol folosind o cheie extinsă dedicată, eliminând necesitatea operațiunilor la altitudine mare.

Î: Cum sunt protejate produsele în timpul transportului?

R: Folosim lăzi personalizate din lemn cu materiale de amortizare interioară și dispozitive de fixare pentru a preveni deformarea mecanismului bielei în timpul transportului. De asemenea, este inclus un dispozitiv de blocare pentru transport pentru a se asigura că produsele ajung la șantier în stare perfectă.
