Suport constant cu arc pentru conductă

Suport constant cu arc pentru conductă

În timpul funcționării sistemelor de conducte industriale, selecția necorespunzătoare a soluțiilor de sprijin duce adesea la o serie de probleme:

▶  Solicitarea excesivă a conductei: atunci când conductele la temperatură înaltă suferă deplasări termice, modificările forței de susținere cauzează fisurarea sudurii și scurgerile îmbinărilor

▶  Deteriorarea interfeței echipamentului: forța de dilatare termică a conductelor este transmisă echipamentelor sensibile, cum ar fi pompele și compresoarele, ceea ce duce la decalarea echipamentului sau defectarea etanșării.

▶  Eșecul de blocare a suportului și a suportului: instalarea și punerea în funcțiune necorespunzătoare împiedică arcurile să funcționeze normal, provocând căderea și deformarea conductei

▶  Costuri ridicate de operare și întreținere: întreținerea și înlocuirea frecventă afectează continuitatea producției

Pentru a rezolva aceste probleme comune ale industriei, oferim o soluție matură, verificată de 14 ani de practică în inginerie — Constant Spring Support for Pipeline.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Specificații tehnice ale produsului

Poziționarea produsului și valoarea de bază

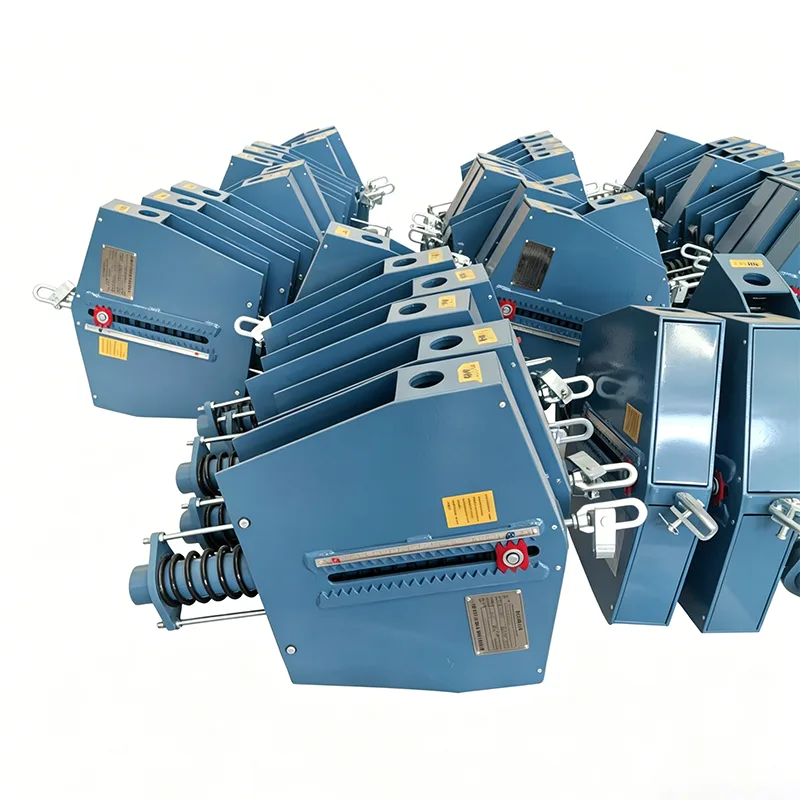

Constant Spring Support for Pipeline este un dispozitiv de susținere a forței constante de tip bază special conceput pentru sprijinirea inferioară a conductelor, potrivit pentru condițiile de lucru în care nu există spațiu de ridicare deasupra conductei și este necesar un sprijin de la fundație sau platformă în sus.

Diferit de tipurile de suspendare, suportul arcului cu forță constantă este plasat direct pe grinzi de oțel, fundații din beton sau structuri de susținere din oțel și conectat la partea inferioară a conductei prin bază. De-a lungul întregului proces de deplasare termică verticală a conductei, acesta emite întotdeauna forță de susținere stabilă, cu rata de schimbare a sarcinii controlată cu ±5%, eliminând în mod fundamental stresul suplimentar cauzat de deplasarea termică.

De la înființarea sa în 2012, Yangzhou Tianshun Pipeline Technology a furnizat zeci de mii de seturi de produse de sprijinire a conductelor pentru proiecte energetice și petrochimice în mai mult de 40 de țări din întreaga lume, acumulând o experiență bogată în aplicare la fața locului.

Ghid de selecție: Când să alegeți Suportul cu forță constantă

În conformitate cu standardul industrial NB/T 47038—2019 Suporturi și suporturi cu arc cu forță constantă, combinate cu experiența în practică inginerească, criteriile de selecție sunt următoarele:

Parametri necesari pentru selecție (asigurați o potrivire precisă):

▶  Sarcina de lucru a conductei (inclusiv greutatea conductei, a stratului mediu și a stratului de izolație)

▶  Valoarea deplasării termice pe verticală a conductei de la starea rece la starea caldă

▶  Intervalul de temperatură al mediului de lucru

▶  Constrângeri de spațiu de instalare la fața locului

▶  Cerințe standard de execuție (standard național/standard chimic/standard de putere)

Specificații tehnice ale produsului

Compararea performanței diferitelor soluții de asistență

Deși costul inițial de achiziție al Constant Spring Support for Pipeline este relativ mare, din perspectiva unui ciclu de viață complet de peste 10 ani, costul său cuprinzător este superior altor soluții datorită caracteristicii sale fără întreținere, fiabilității ridicate și ratei scăzute de eșec.

Asigurarea controlului producției și calității

1. Controlul materiilor prime

▶  Tot oțelul pentru arcuri este de la fabrici mari de oțel intern cu certificate de material

▶  Testările de duritate și reinspecția compoziției sunt efectuate înainte ca fiecare lot de materiale de arc să fie depozitat

▶  Materialele de sudare se potrivesc cu metalul de bază și trec calificarea procedurii de sudare

2. Controlul procesului de producție

▶  Arcurile sunt supuse unui tratament termic cu vid după înfășurare pentru a elimina stresul intern

▶  Fiecare arc este testat individual la sarcină, cu curbele sarcină-deplasare înregistrate

▶  Testul de cursă completă se efectuează după asamblarea completă pentru a se asigura că constanța îndeplinește standardele

▶  Tratament anticoroziv al suprafeței: sablare, antirugină + grund epoxidic bogat în zinc + strat superior

3. Inspecție în fabrică

Fiecare Constant Spring Support for Pipeline finalizează următoarele inspecții înainte de livrare, cu rapoarte emise:

▶  Inspecția aspectului și dimensiunilor

▶  Test de constanță a sarcinii de cursă completă

▶  Test de funcționare a dispozitivului de blocare

▶  Calibrarea indicatorului de deplasare

Probleme și soluții comune

Procesul nostru de service

1. Consultare tehnică: echipa de vânzări profesionistă oferă sugestii de selecție bazate pe parametrii conductei dvs

2.Confirmarea schemei: Emiteți specificațiile și cotațiile de produs, confirmați cerințele tehnice și timpul de livrare

3.Producție și producție: Produce conform comenzilor, feedback despre progresul producției disponibil în timpul procesului

4.Inspecție din fabrică: inspecție completă cu rapoarte de testare și certificate de calificare atașate

5.Logistică și livrare: livrare 7-15 zile pentru modele convenționale, produse personalizate livrate conform ciclului convenit

6. Asistență post-vânzare: Oferiți îndrumări de instalare, răspundeți la problemele de calitate a produsului în 24 de ore

Yangzhou Tianshun Pipeline Technology aderă întotdeauna la filozofia de afaceri de „calitate stabilă, servicii profesionale”. Produsele noastre au funcționat stabil în proiecte de inginerie în peste 40 de țări, inclusiv Statele Unite, Regatul Unit, Brazilia, Singapore și Africa de Sud. Alegerea Constant Spring Support pentru Pipeline înseamnă alegerea unei soluții fiabile de suport pentru conducte verificate de practicile globale de inginerie.
