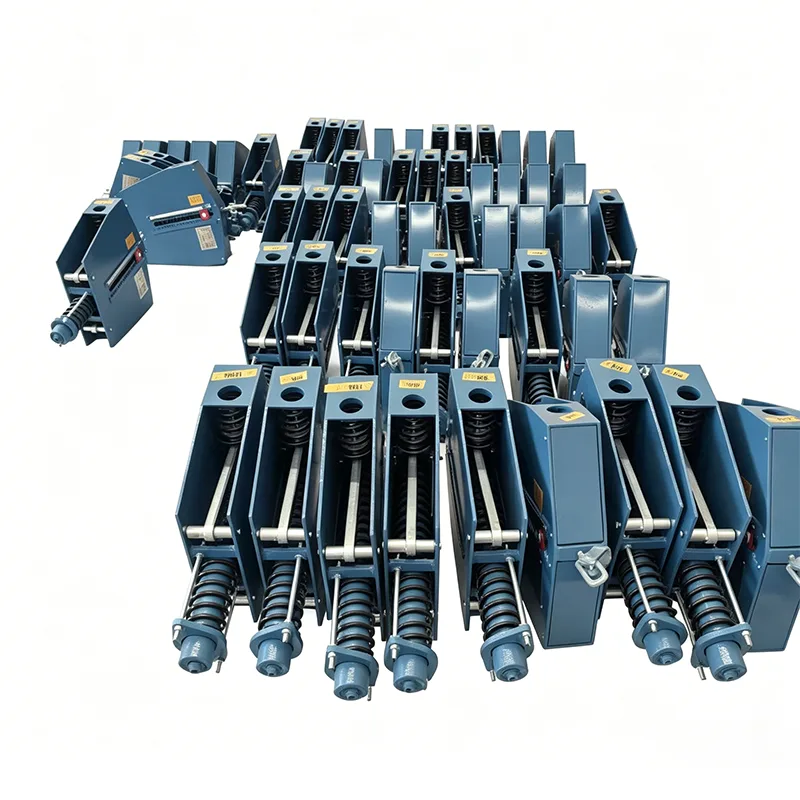

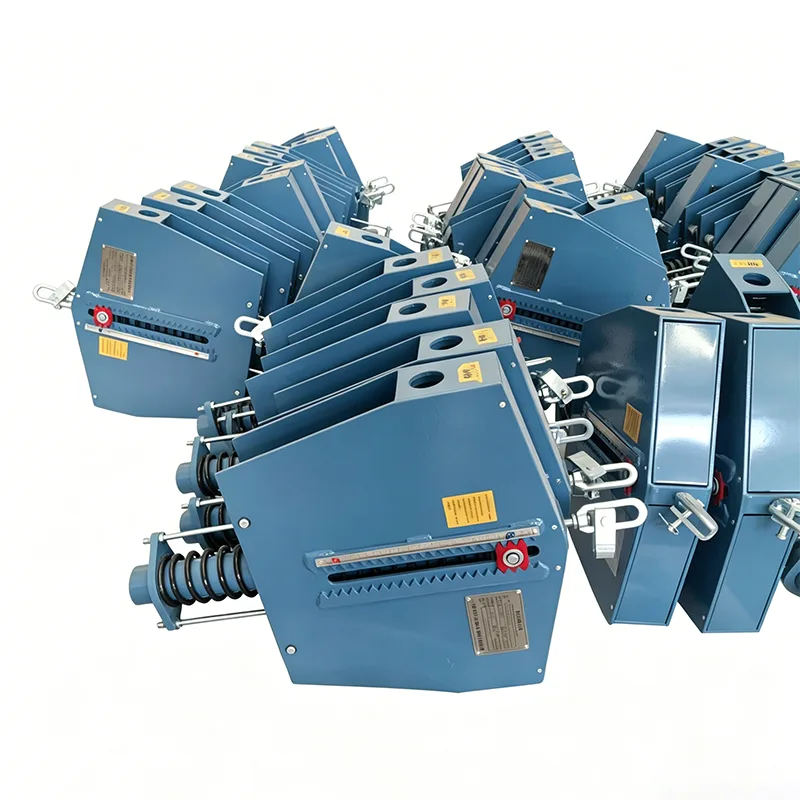

Suport constant de arc în picioare

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondată în 2012, sa axat pe producția de produse de asistență pentru conducte timp de 14 ani, cu produse care deservesc mai mult de 40 de țări din întreaga lume. Standing Constant Spring Support este un produs special conceput pentru condițiile de lucru în care nu există spațiu de ridicare deasupra conductei și este necesar un suport inferior. Este plasat pe grinzi de oțel, fundații de beton sau platforme de susținere prin bază, oferind forță constantă de susținere în sus pentru conducte și rezolvând perfect problema de compensare a deplasării conductei în scenarii cu spațiu limitat.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

De ce să alegeți tipul în picioare? Soluție pentru scenarii cu restricții de spațiu

În inginerie practică, multe conducte nu pot adopta soluții de suspensie superioară și trebuie să utilizeze suport inferior:

▶  Conducte din stratul inferior în galeriile de țevi: nu există grinzi cu structură de oțel disponibile pentru suspendare deasupra conductelor din cel mai de jos strat

▶  Conducte deasupra echipamentului: conducte dispuse direct deasupra echipamentului, fără puncte de ridicare deasupra

▶  Conducte în șanțuri de beton: conducte în șanțuri de conducte cu spațiu îngust superior

▶  Conducte cu diametru mare: conducte peste DN800, tijele de suspensie excesiv de lungi sunt predispuse la instabilitate

▶  Conducte sensibile la vibrații: conductele de admisie și de evacuare ale pompei, suportul inferior are o stabilitate mai bună decât suspensia

▶  Proiecte de modernizare: structurile de oțel existente nu pot adăuga noi puncte de ridicare, este disponibil doar suportul de la fundație

În aceste scenarii, Standing Constant Spring Support este singura soluție fezabilă de susținere a forței constante.

Specificații tehnice ale produsului

Comparație cuprinzătoare: tipul în picioare vs tipul suspensiei

Structura produsului și caracteristicile de bază

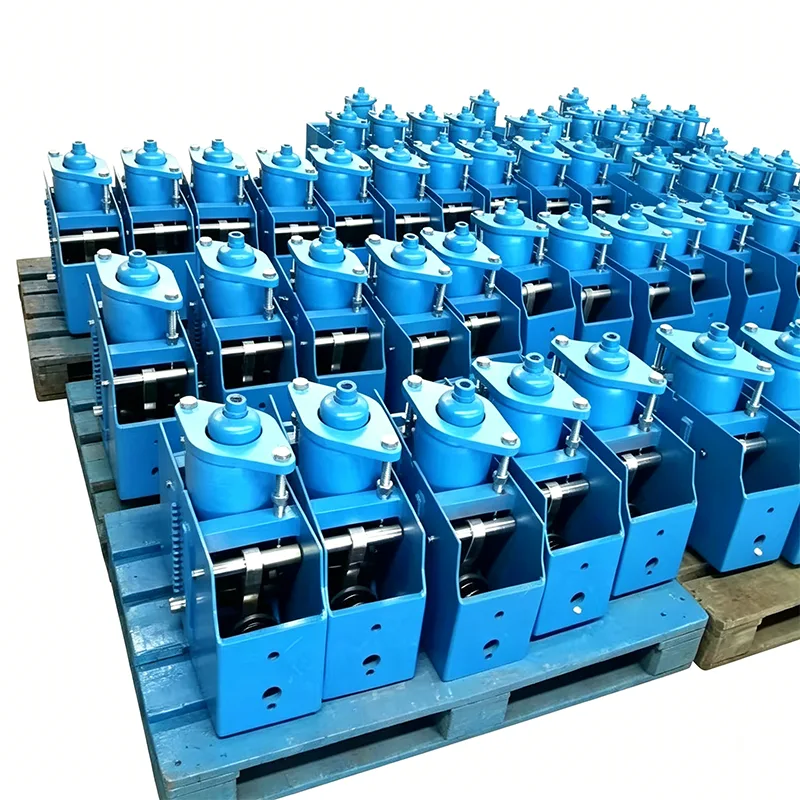

Standing Constant Spring Support adoptă o structură verticală, compusă în principal din următoarele părți:

Placă de bază: Placă inferioară largă pentru a dispersa sarcina și a asigura stabilitatea

Cutie cu arc: mecanism de arc cu forță constantă încorporat, dispus vertical

Placă superioară de susținere: conectată cu suportul conductei de conductă, înălțimea poate fi reglată fin

Indicator de deplasare: Vizualizat pe lateral pentru o observare ușoară

Dispozitiv de blocare: blochează arcul în timpul transportului și instalării

Caracteristici de bază

Design cu înălțime foarte mică

Aranjament vertical cu arc, înălțime totală cu 40% mai mică decât tipul de suspensie de aceeași specificație

Potrivit pentru spații cu înălțime limitată a podelei, cum ar fi șanțurile de conducte și încăperile de echipamente

Specificații mai scurte personalizabile pentru condiții speciale de lucru

Stabilitate excelentă

Zona de bază de 3 ori mai mare decât tipul de suspensie, centru de greutate scăzut

Nu este ușor de răsturnat sub împingerea orizontală a conductei

Nicio problemă de balansare a tijei de suspensie în condiții de lucru cu vibrații

Instalare și întreținere convenabile

Instalare la sol, nu este necesară operarea la mare altitudine

Așezați direct pe fundație, fixați după nivelare

Șurub de reglare în partea de sus, operabil în timp ce stați pe sol

Nu este nevoie să demontați conductele pentru întreținere și înlocuire, trageți direct ansamblul arcului

Adaptabilitate puternică la deplasare

Potrivit în special pentru condițiile de lucru cu deplasarea termică în sus a conductelor

De asemenea, adaptabil la deplasarea în jos, doar instalați invers

Deplasarea laterală nu afectează performanța forței constante

Analiza scenariilor tipice de aplicare

Ghid de instalare și punere în funcțiune la fața locului (bazat pe 14 ani de experiență în inginerie)

Inspecție înainte de instalare

1. Verificați dacă modelul produsului este în concordanță cu desenele de proiectare

2. Verificați dacă dispozitivul de blocare este intact și dacă există slăbiciune în timpul transportului

3. Verificați planeitatea bazei, corectare necesară dacă deformarea depășește 2 mm

Etape de instalare

1. Nivelarea fundației: Eroarea de nivelare a suprafeței fundației suport ≤2mm/m

2. Poziționare și fixare: Așezați suportul de arc constant în poziție, sudați sau fixați cu șuruburi baza de fundație

3. Conexiune la conductă: Conectați suportul conductei cu placa superioară a suportului, rezervați deplasarea în stare rece

4. Setarea încărcăturii: Reglați șurubul superior conform cerințelor de proiectare, aliniați placa indicatoare cu poziția de stare rece

5.Deblocare: Scoateți șuruburile de blocare pentru transport după instalare

6.Inspecție și confirmare: Indicatorul de confirmare se poate mișca liber, fără blocaj

Tratarea problemelor comune

Controlul și verificarea calității

Controlul materiilor prime

Toate materialele din oțel de la oțelării obișnuite cu certificate de material

Testare de duritate 100% pentru oțel pentru arc, materiale necalificate respinse

Materiale de sudură uscate conform specificațiilor, potrivite rezistenței metalelor de bază

Controlul procesului de producție

Tăiere și decupare CNC, precizie dimensională ±1mm

Sudarea adoptă sudarea cu gaz CO2 ecranat, sudorii dețin certificate

Tratamentul termic de primăvară adoptă cuptorul cu vid, uniformitatea durității ±HRC2

Trei curse de probă cu cursă completă după asamblarea completă a mașinii

Inspecție în fabrică

Fiecare suport cu arc constant în picioare completează următoarele înainte de livrare:

Verificarea aspectului și dimensiunilor

Test de sarcină pe cursă completă, înregistrați 10 puncte de măsurare

Calculul constantei, asigurați ≤±5%

Test de funcționare a dispozitivului de blocare

Calibrarea indicatorului de deplasare

Detectarea grosimii stratului anticoroziv

Service și suport

▶  Asistență la selecție: asigurați verificarea spațiului de instalare pentru a confirma fezabilitatea soluției de tip stand

▶  Serviciu personalizat: înălțime specială personalizată și dimensiune specială a bazei în funcție de spațiul de la fața locului

▶  Instrucțiuni de instalare: furnizați un manual de instalare detaliat, îndrumări la fața locului disponibile pentru proiecte majore

▶  Ciclul de livrare: 7-10 zile pentru modelele convenționale, 15-20 de zile pentru produsele personalizate

▶  Garanție de calitate: 2 ani garanție pentru produs, suport tehnic pe viață

▶  Aprovizionare cu piese de schimb: modele comune de ansambluri de arc în stoc, livrate în 48 de ore

Standing Constant Spring Support este o soluție de încredere pentru susținerea conductei cu forță constantă în condiții de lucru cu spațiu limitat. În ultimii 14 ani, am rezolvat problema că soluțiile de suspendare nu pot fi implementate pentru sute de proiecte din întreaga lume, iar produsele noastre au funcționat stabil și au fost recunoscute în unanimitate de clienți.
