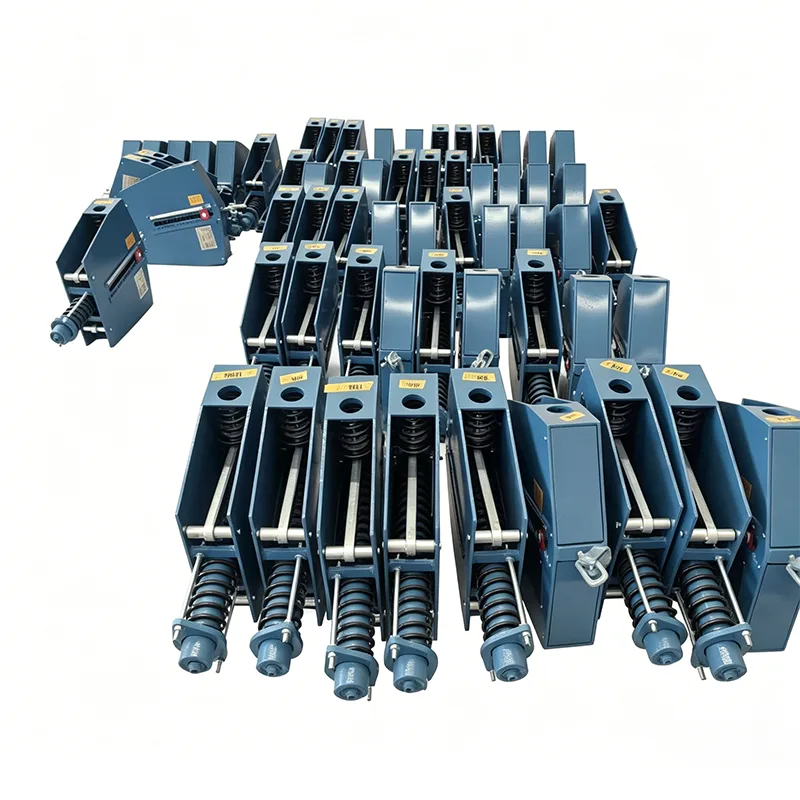

Centrală Termoelectrică Suport constant de primăvară

Fondată în 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. are 14 ani de experiență profundă în soluții de sprijinire a conductelor pentru industria energetică, cu produse care deservesc zeci de proiecte de centrale electrice interne. Suportul Constant Spring pentru Centrala Termoelectrică este un produs specializat dezvoltat strict în conformitate cu seria DL/T de standarde din industria energetică. Optimizat special pentru caracteristicile de funcționare continuă la temperatură înaltă, presiune înaltă și ciclu lung ale centralelor termice, este componenta de bază de sprijin pentru cele patru sisteme majore de conducte ale centralelor electrice.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Cerințe unice ale suportului pentru conductele centralei termice

În comparație cu conductele industriale obișnuite, sistemele de conducte ale centralelor termice funcționează în condiții mult mai dure:

▶  Temperatura și presiune ridicată: conducte principale de abur la 540℃~620℃, presiune 16MPa~35MPa

▶  Deplasarea termică mare: deplasarea pe verticală a conductelor principale de abur poate ajunge la 300 ~ 500 mm

▶  Încărcări grele: conducte cu pereți groși de diametru mare, sarcină cu un singur punct de ridicare 50~300 tone

▶  Cerințe ridicate de funcționare continuă: ore de funcționare anuale ale unității ≥7500 de ore, cu pierderi uriașe de oprire

▶  Sensibil la împingerea echipamentului: cerințe extrem de stricte pentru împingerea conductei la intrările și ieșirile turbinei cu abur

▶  Nivel ridicat de siguranță: clasificate ca conducte sub presiune, cu responsabilități semnificative de siguranță

Umerașele obișnuite cu arc constant nu pot îndeplini pe deplin aceste cerințe, ceea ce face esențial Suportul constant cu arc pentru centrala termică dedicată.

Specificații tehnice ale produsului

Constant Spring Hanger Spec Table	Exemplu
Model / Seria	PH, LH, CA, CS, TH
Capacitate de încărcare (în funcțiune)	0,1 kN - 500 kN
Călătoria totală	50 mm, 100 mm, 200 mm, 400 mm
Călătorii reale	Până la 600 mm
Abaterea sarcinii (Toleranță)	±5% (Standard) / ±3% (Prec. înaltă)
Poziția de instalare	Orizontală / Verticală
Finisaj carcasa	Galvanizat la cald / epoxidic
Temp. de operare	-20°C până la +80°C (ambiant)
Material spirală arc	60Si2Mn / 50CrVA
Interval de reglare a sarcinii	±10% (ajustarea câmpului)

Cerințe standard pentru industria energetică

Umerașele și suporturile pentru centrale termice trebuie să respecte următoarele standarde din industria energetică:

Număr standard	Nume standard	Cerințe de bază
DL/T 616	Ghid pentru întreținerea și reglarea conductelor și suporturilor de abur-apă în centrale termice	Cerințe de întreținere, reglare și inspecție în funcționare
DL/T 1113	Cod de acceptare pentru suporturi și suporturi de conducte în centrale termice	Standarde de acceptare din fabrică și de instalare
DL/T 5054	Cod tehnic pentru proiectarea conductelor de abur-apă în centrale termice	Selecția proiectării și calculul sarcinii
GB/T 17116	Suporturi și suporturi pentru conducte Partea 1: Specificații tehnice	Cerințe tehnice generale

Suportul de primăvară constant al centralei termice îndeplinește pe deplin toate cerințele standard de mai sus, iar documentele de livrare din fabrică pot fi utilizate direct pentru supravegherea și acceptarea calității centralei electrice.

Ghid de selecție a sistemului de centrale electrice

Sistemul centralei electrice	Numele conductei	Tipul de produs recomandat	Parametri tipici
Sistemul cazanului	Conducta principală de abur	Centrală Termoelectrică Suport constant de primăvară	100~300 tone, 200~400mm deplasare
Sistemul cazanului	Reîncălziți conducta de abur	Suport/suport cu arc constant	80~200 tone, 250~450mm deplasare
Sistem de alimentare cu apă	Conductă de apă de alimentare de înaltă presiune	Combinație constantă + forță variabilă	30~100 tone, 100~250mm deplasare
Sistem cu turbine cu abur	Conducte de intrare/ieșire a turbinei	Suport constant cu arc de înaltă precizie	50~150 tone, constanță ≤±4%
Sistem de aer, gaze arse și cărbune	Conducte de aer cald, Conducte de gaze arse	Suport cu arc cu forță variabilă	10~50 tone, 50~150mm deplasare
Sistem de extracție cu abur	Conducte de extracție a aburului în toate etapele	Forță variabilă + forță constantă	5~50 tone, 50~200mm deplasare
Sistem de drenaj	Conducte de drenaj și purjare	Arc de forță variabilă	1~20 tone, 30~100mm deplasare
Sistemul de apă chimică	Apa de machiaj, Condens	Suport rigid + Forță variabilă	Sarcină mică, deplasare mică

5 Proiecte optimizate pentru condițiile de lucru ale centralei electrice

Optimizarea adaptării la temperaturi ridicate

Arcurile folosesc oțel de arcuri 60Si2CrVA rezistent la temperaturi înalte, reducând rata de relaxare a tensiunilor cu 50% la 400℃

Piesele la temperaturi înalte adoptă oțel rezistent la căldură 12Cr1MoV pentru a evita fluajul la temperatură înaltă

Echipat cu pantofi termoizolant pentru a bloca transferul de căldură de la conducte la izvoare

Temperatura de funcționare a arcului este controlată sub 120℃ pentru a asigura stabilitatea performanței pe termen lung

Optimizarea protecției interfeței turbinei cu abur

Constanța s-a îmbunătățit la ≤±4%, minimizând tracțiunea turbinelor cu abur

Calibrat atât pentru condiții de lucru la rece cât și la cald înainte de livrare

Indicație de deplasare cu precizie de 1 mm pentru monitorizarea convenabilă a funcționării

Curbele sarcină-deplasare disponibile pentru a sprijini analiza tensiunilor conductei

Optimizarea fiabilității funcționării pe ciclu lung

Suprafața camei cu călire de înaltă frecvență + tratament de cementare, durată de uzură de 5 ori mai mare

Arbori cu știfturi cu bucșe auto-lubrifiante, design fără întreținere

Toate șuruburile cu măsuri anti-slăbire, fără slăbire sub vibrații

Evaluare anti-coroziune de nivel C4, potrivit pentru mediile exterioare ale centralelor electrice

Instalare și punere în funcțiune Optimizarea confortului

Calibrat cu precizie conform sarcinilor institutului de proiectare înainte de livrare, instalare directă la fața locului

Echipat cu instrument special de deblocare, deblocare cu un singur clic după instalare

Mecanism extern de reglare a sarcinii, permițând reglajul fin online în timpul funcționării

Marcaje clare de deplasare pentru o observare ușoară de către personalul de inspecție al centralei electrice

Proiectare de redundanță de siguranță

Limite mecanice superioare și inferioare pentru a preveni deteriorarea deplasării excesive

Factor de siguranță a tijei de suspendare ≥5 ori, eliminând riscul de fractură

Dispozitiv de protectie la rupere cu arc, asigurand suport sigur chiar si in conditii extreme

Marcaje de avertizare de supraîncărcare pentru a solicita operatorilor o manipulare în timp util

Experiență în operarea și întreținerea centralelor electrice (14 ani de rezumat al industriei)

Probleme comune și măsuri preventive

Problemă de funcționare	Analiza cauzei	Măsuri preventive
Blocarea cu arc nu este eliberată	Am uitat să scoateți șuruburile de blocare după instalare	Trebuie să fie inclus în lista de verificare a acceptării instalării
Blocarea deplasării	Rugină a mecanismului, lipsă de lubrifiere	Inspecția și lubrifierea anuală a arborilor de știfturi
Abatere mare de sarcină	Greutatea reală a conductei incompatibilă cu proiectarea	Verificați din nou și reglați la 1 lună după operare
Înclinarea cuierului	Deplasare mare orizontală a conductei	Selectați structuri care permit deviația
Coroziune severă	Medii în aer liber, de coastă	Alegeți materiale galvanizate sau din oțel inoxidabil

Puncte cheie privind inspecția centralei electrice (recomandat trimestrial)

Se efectuează teste interne complete pentru fiecare produs înainte de expediere

Înainte de expediere, fiecare produs trece printr-un proces complet de testare intern. Acest proces include inspecție dimensională și vizuală, PMI (Positive Material Identification), testare de duritate, testare nedistructivă MT/PT, acolo unde este cazul, testarea sarcinii arcului cu curbe sarcină-deplasare și măsurarea grosimii stratului de acoperire. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Clarificare privind acreditarea terților

Testarea internă nu este aceeași cu testarea terță parte acreditată de ILAC. În cazul în care este necesară testarea de către terți sau testarea de laborator, aceasta poate fi furnizată ca un serviciu opțional separat.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Acest serviciu acoperă analiza compoziției chimice, testarea la tracțiune, testarea impactului Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele disponibile includ testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Sunt incluse curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Avantajele noastre distinctive

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Precizia încărcării produselor noastre, standardele de testare și sistemele de documentare sunt comparate cu sistemul internațional de suport pentru țevi LISEGA.

Mai mult decât un furnizor intern standard

Spre deosebire de producătorii autohtoni standard care furnizează numai produsul în sine, furnizăm o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, ajutăm la aranjarea de teste SGS terță parte și inspecții cu martori și sprijinim revizuirea documentelor de către inginerii PE/CPE pentru proiectele de peste mări.

Livrare și service pentru proiectul centralei electrice

Standarde de livrare a proiectelor centralelor electrice Pachetul de documente din fabrică (îndeplinește cerințele de supraveghere a calității centralei electrice):

Certificat de calificare a produsului

Certificate de calitate a materialelor

Rapoarte de testare de primăvară

Curbe complete de testare a sarcinii mașinii

Manual de instalare și utilizare

Înregistrările de inspecție în fabrică

Servicii la fața locului:

Dezvăluirea tehnică a personalului tehnic la fața locului

Ghid de instalare și punere în funcțiune

Sprijiniți funcționarea de probă secțională a centralei electrice

Escortă pentru unitatea de operare de probă de 168 de ore

Bilanțul proiectului centrală electrică

A deservit peste 30 de proiecte de centrale electrice interne, inclusiv unități de 300 MW, 600 MW, 1000 MW

A oferit suport pentru patru conducte majore ale unei unități ultra-supercritice de 1000 MW

S-au înlocuit peste 200 de suporturi/suporturi într-un proiect de renovare a unei centrale termice

Fără plângeri de calitate ani consecutivi, rată mare de achiziții repetate de la centralele electrice

Angajamentul serviciului post-vânzare

3 ani garanție pentru produs, reparație și înlocuire gratuite în perioada de garanție

Răspuns 24 de ore pe zi la problemele de urgență ale centralei electrice, asistență la fața locului în 48 de ore

Consultanță tehnică pe viață și furnizare de piese de schimb

Suport anual/serviciu de inspecție a umerașului disponibil

Thermal Power Plant Constant Spring Support este alegerea de sprijin de încredere pentru conductele de înaltă temperatură și presiune înaltă din centralele termice. Cu 14 ani de experiență profundă în industria energetică, înțelegem bine condițiile de lucru ale centralei electrice și cerințele standard, asigurând funcționarea sigură și stabilă a unității cu produse și servicii profesionale.
