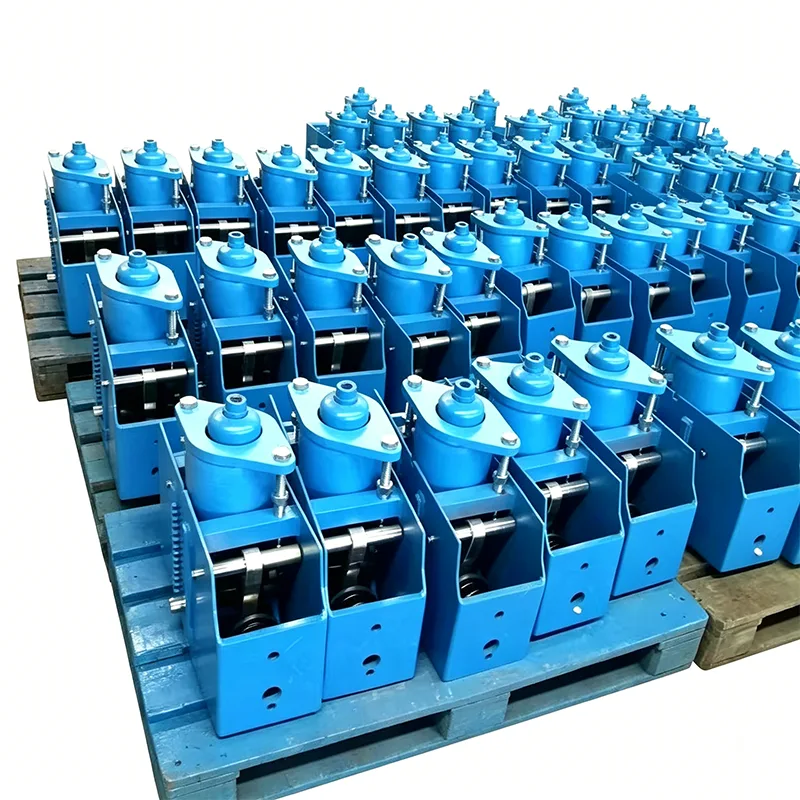

Suport cu arc constant în consolă

În sistemele de conducte industriale mari, atunci când conductele suferă deplasări verticale semnificative, suporturile obișnuite de arc vor produce variații de sarcină vizibile, care la rândul lor exercită un stres suplimentar enorm asupra echipamentelor sensibile conectate (cum ar fi turbinele cu abur, cazanele, compresoarele etc.). Beneficiind de 14 ani de acumulare tehnică în tehnologia de sprijinire a conductelor, Yangzhou Tianshun Pipeline Technology Co., Ltd. dezvoltă și produce cu profesionalism Cantilever Constant Spring Support. Acest produs adoptă principiul echilibrului momentului pentru a se asigura că forța de susținere rămâne constantă pe toată deplasarea verticală a conductei. Această caracteristică îl face un dispozitiv de sprijin esențial pentru sistemele de conducte cu deplasare mare și scenarii în care rata de schimbare a sarcinii trebuie controlată strict. Evită efectiv transferul nefavorabil de forță în sistemul de conducte și asigură funcționarea în siguranță a echipamentelor de bază.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Specificații tehnice ale produsului

Constant Spring Hanger Spec Table	Exemplu
Model / Seria	PH, LH, CA, CS, TH
Capacitate de încărcare (în funcțiune)	0,1 kN - 500 kN
Călătoria totală	50 mm, 100 mm, 200 mm, 400 mm
Călătorii reale	Până la 600 mm
Abaterea sarcinii (Toleranță)	±5% (Standard) / ±3% (Prec. înaltă)
Poziția de instalare	Orizontală / Verticală
Finisaj carcasa	Galvanizat la cald / epoxidic
Temp. de operare	-20°C până la +80°C (ambiant)
Material spirală arc	60Si2Mn / 50CrVA
Interval de reglare a sarcinii	±10% (ajustarea câmpului)

Structura de bază și proprietăți mecanice

Suportul nostru cu arc constant Cantilever adoptă o structură combinată de precizie a pârghiei cantilever și arc, transformând echilibrul mecanic complex în produse de inginerie fiabile. Parametrii săi tehnici de bază și caracteristicile structurale sunt după cum urmează:

Dimensiunea tehnică	Indicatori de performanță și valoare de inginerie
Rata de schimbare a încărcăturii	Rata teoretică de schimbare a sarcinii este zero (deviația reală ≤5%), oferind forță de susținere constantă și eliminând complet stresul suplimentar.
Capacitate de deplasare pe verticală	Suportă compensarea deplasării verticale de 0~300 mm sau chiar mai mare, special conceput pentru sistemele de conducte cu deplasare mare.
Avantajele structurii cantilever	Adoptă designul pârghiei în consolă, cu structură compactă și ocupare a spațiului redus, adaptându-se la medii complexe de instalare la fața locului.
Material și anti-coroziune	Componentele portante ale miezului sunt realizate din oțel aliat de înaltă rezistență, cu acoperire galvanizată la cald sau anticoroziune la suprafață, adaptându-se la condițiile dure de lucru.

Aplicație de inginerie și adaptabilitate la fața locului

În aplicațiile practice de inginerie, instalarea conductelor se confruntă adesea cu constrângeri complexe de spațiu. Suportul nostru cu arc constant în consolă abordează pe deplin punctele dureroase ale construcțiilor la fața locului:

Setare precisă a stării rece: înainte de livrare, precomprimăm și blocăm arcul în poziția de sarcină în stare rece, în funcție de condițiile de stres al conductei și cerințele de deplasare termică furnizate de clienți. În timpul instalării la fața locului, este necesară doar reglarea fină a coloanei filetate pentru a ajunge la starea de proiectare, scurtând foarte mult perioada de construcție.

Metode flexibile de înrădăcinare: Structura cantilever se adaptează la diferite condiții de înrădăcinare. Fie că este vorba de grinzi cu structură de oțel, fundații de beton sau corpuri de echipamente, înrădăcinarea stabilă poate fi obținută prin conectori de rădăcină potriviți (cum ar fi plăci simple sudate, brațe transversale de cleme de țevi etc.).

Starea de funcționare vizualizată: Echipat cu plăci indicatoare de deplasare de înaltă precizie și cântare de sarcină, personalul de operare și întreținere poate judeca intuitiv dacă conducta se află în poziția de lucru proiectată fără a demonta carcasa, facilitând inspecția zilnică și întreținerea preventivă.

Sistem strict de producție și control al calității

Se efectuează teste interne complete pentru fiecare produs înainte de expediere

Înainte de expediere, fiecare produs trece printr-un proces complet de testare intern. Acest proces include inspecție dimensională și vizuală, PMI (Positive Material Identification), testare de duritate, testare nedistructivă MT/PT, acolo unde este cazul, testarea sarcinii arcului cu curbe sarcină-deplasare și măsurarea grosimii stratului de acoperire. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Clarificare privind acreditarea terților

Testarea internă nu este aceeași cu testarea terță parte acreditată de ILAC. În cazul în care este necesară testarea de către terți sau testarea de laborator, aceasta poate fi furnizată ca un serviciu opțional separat.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Acest serviciu acoperă analiza compoziției chimice, testarea la tracțiune, testarea impactului Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele disponibile includ testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Sunt incluse curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Avantajele noastre distinctive

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Precizia încărcării produselor noastre, standardele de testare și sistemele de documentare sunt comparate cu sistemul internațional de suport pentru țevi LISEGA.

Mai mult decât un furnizor intern standard

Spre deosebire de producătorii autohtoni standard care furnizează numai produsul în sine, furnizăm o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, ajutăm la aranjarea de teste SGS terță parte și inspecții cu martori și sprijinim revizuirea documentelor de către inginerii PE/CPE pentru proiectele de peste mări.

De ce să alegeți suportul cu arc constant Cantilever Tianshun?

Moștenire tehnică profundă: Bazându-ne pe 14 ani de experiență în industrie și pe o echipă profesionistă de cercetare și dezvoltare, oferim asistență tehnică completă, de la analiza tensiunilor conductei, calculul selecției tipului până la îndrumări de instalare.

Verificarea globală a proiectelor: Produsele au funcționat stabil în proiecte energetice, petrochimice și energetice în mai mult de 40 de țări din întreaga lume, rezistând testelor de pornire/oprire a mai multor unități și condiții de lucru extreme.

Capacitate de service personalizată: Pentru constrângeri speciale de spațiu sau cerințe de încărcare non-standard, putem oferi soluții personalizate de proiectare și inginerie a structurii în consolă.

Garanție post-vânzare de încredere: am stabilit un dosar complet al clientului și un mecanism de răspuns, oferind evaluarea stării, resetarea sarcinii și îndrumări de înlocuire în timpul întreținerii opririi, reducând riscurile de funcționare și întreținere ale centralelor electrice.
