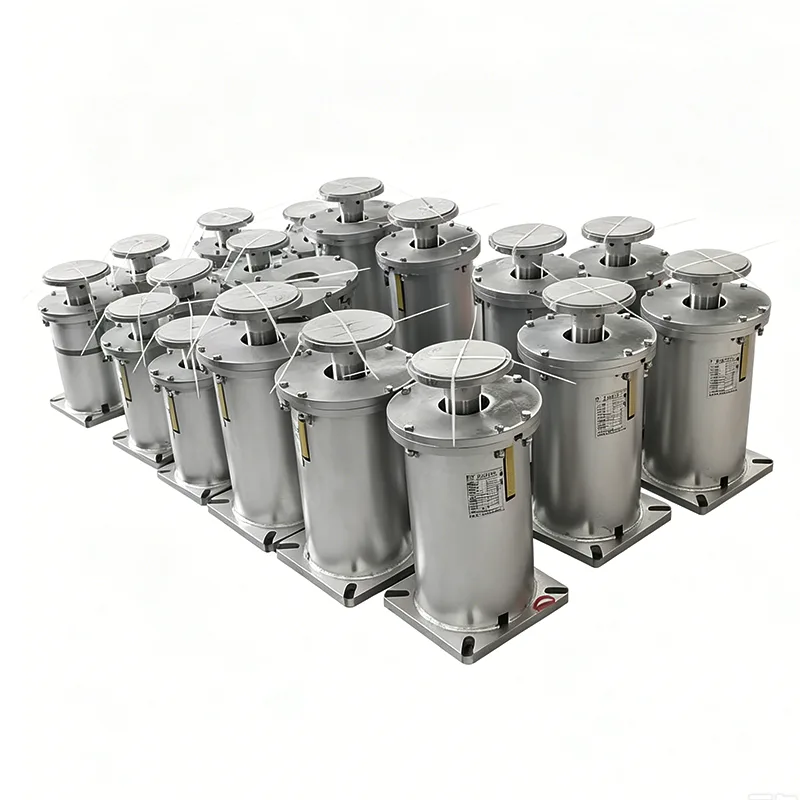

Suport cu arc variabil pentru conductă

Suportul cu arc variabil pentru conducte este un dispozitiv de sprijin elastic dedicat, conceput pentru a rezista la deplasarea verticală a conductelor. Oferă forță de susținere reglabilă în intervalul permis de deplasare prin valorificarea rigidității inerentă a arcurilor. Când conductele se deplasează în sus și în jos din cauza fluctuațiilor de temperatură, a debitului mediu sau a vibrațiilor echipamentului, suportul reglează automat forța portantă, prevenind eficient concentrarea tensiunilor pe conducte și deteriorarea conexiunilor echipamentului.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Yangzhou Tianshun Piping a fost implicată în producția acestui produs din 2012. Până în prezent, am furnizat peste 800.000 de seturi pentru mai mult de 300 de proiecte industriale de pe tot globul, iar performanța produsului a fost pe deplin validată prin operarea pe termen lung la fața locului.

Specificații tehnice ale produsului

Principiul de proiectare și compoziția structurală

Proiectat în conformitate cu Legea lui Hooke, deformarea arcului este direct proporțională cu sarcina aplicată. Când conducta se mișcă în sus, compresia arcului scade și forța de susținere este redusă corespunzător. Când conducta se mișcă în jos, compresia arcului crește, ceea ce duce la o forță de susținere mai mare. Această caracteristică permite suportului să se adapteze la schimbările dinamice ale conductelor de operare și să mențină echilibrul de stres al întregului sistem de conducte.

Produsele standard constau din următoarele componente cheie:

▶  Arc elicoidal cilindric: Fabricat din oțel aliat cu arc și supus unui tratament termic riguros și unui tratament de stabilizare.

▶  Plăci de conectare superioare și inferioare: utilizate pentru a conecta conducte și structuri de clădire, cu moduri de instalare flexibile, adaptabile la condițiile de amplasare.

▶  Placă indicatoare de încărcare: afișează în timp real sarcina arcului și deplasarea conductei.

▶  Dispozitiv de blocare: fixează poziția arcului după instalare și punere în funcțiune pentru a evita deformarea în timpul transportului și montajului la fața locului.

▶  Carcasă de protecție: blochează pătrunderea prafului, a apei de ploaie și a mediilor corozive, astfel încât să prelungească durata de viață a arcului.

Caracteristici tehnice cheie

▶  Rata de variație a sarcinii controlabilă: rata de variație a sarcinii de proiectare este menținută la 25%, asigurând o distribuție uniformă a forței în sistemul de conducte.

▶  Selecție largă de specificații: Echipat cu 12 clase de încărcare și 5 dimensiuni de deplasare, acoperind cerințele majorității aplicațiilor de conducte industriale.

▶  Calibrare preîncărcare: preajustată la sarcina specificată în funcție de cerințele clientului înainte de livrare, gata pentru utilizare directă după instalarea la fața locului.

▶  Structură anti-slăbire: Toate piesele de conectare sunt prevăzute cu piulițe de blocare și șaibe de blocare pentru a preveni slăbirea în timpul funcționării.

▶  Construcție modulară: componentele majore sunt interschimbabile pentru întreținere și înlocuire ușoară la fața locului.

▶  Adaptabilitate puternică la mediu: Materialele potrivite și tratamentele de suprafață pot fi selectate pentru a se potrivi diverselor condiții de lucru.

Comparație de performanță cu alte suporturi de conducte

Scenarii tipice de aplicare

Suportul cu arc variabil pentru conducte este utilizat pe scară largă în diverse sisteme de conducte industriale supuse schimbărilor de temperatură, în special ideal pentru aplicațiile de mai jos:

▶  Conducte de abur, conducte de apă de alimentare și conducte de condens în centralele termice

▶  Conductele de proces și conductele de conectare ale echipamentelor de schimb de căldură din uzinele petrochimice

▶  Stații de compresoare și camere de supape ale conductelor de gaze naturale pe distanțe lungi

▶  Conductele principale și ramificate ale rețelelor de încălzire centrală urbană

▶  Conducte de transport nămol în stațiile de epurare

▶  Sisteme de conducte pe nave și platforme offshore

Controlul calității în producție și proces complet

Deținem linii moderne de producție pentru suporturi variabile cu arc, dotate cu facilități profesionale, inclusiv mașini CNC pentru bobinarea arcurilor, mașini de testare a arcurilor, spectrometre și instrumente de testare nedistructivă. Toate produsele sunt fabricate conform procedurilor stricte de control al calității:

1. Inspecția materiei prime primite: Analiza compoziției chimice și testele de proprietăți mecanice sunt efectuate pentru fiecare lot de oțel; materialele necalificate sunt strict respinse.

2. Controlul producției cu arc: Arcurile sunt înfăşurate de echipamente CNC pentru a garanta dimensiunile precise și precizia.

3. Testarea performanței arcului: Fiecare arc este supus a 3 teste complete de compresie și teste de sarcină pentru a asigura o performanță stabilă.

4. Inspecție asamblare finalizată: Verificarea dimensională, calibrarea sarcinii și inspecția vizuală sunt efectuate pentru produsele asamblate.

5.Inspecția finală înainte de livrare: inspecția prin eșantionare este implementată în conformitate cu standardele naționale și numai produsele calificate sunt permise pentru livrare.

Sistemul nostru de management al calității a obținut certificarea ISO 9001:2015, iar toate produsele respectă standardele internaționale precum CE și API.

Ghid de selecție și servicii de asistență

Oferim îndrumări profesionale de selecție pentru a ajuta clienții să aleagă cele mai potrivite produse. Pur și simplu furnizați-ne parametrii conductei, temperatura de funcționare, deplasarea, spațiul de instalare și alte informații relevante, iar inginerii noștri vor calcula și recomanda modelul și specificațiile optime ale suportului cu arc variabil pentru conductă.

De asemenea, oferim o gamă completă de servicii de asistență, după cum urmează:

▶  Personalizare non-standard: produse proiectate și fabricate la comandă pentru încărcături speciale, deplasări sau cerințe de spațiu limitat de instalare.

▶  Serviciul tehnic la fața locului: pot fi trimiși ingineri profesioniști pentru a ghida instalarea și punerea în funcțiune la fața locului.

▶  Serviciul de garanție: Toate produsele vin cu o garanție de 12 luni. Produsele defecte vor fi reparate sau înlocuite gratuit în perioada de garanție.

▶  Aprovizionarea de piese de schimb pe termen lung: este menținut un inventar complet de piese de schimb pentru a oferi un răspuns rapid la cererile de piese de schimb ale clienților.

Vă rugăm să contactați echipa noastră de vânzări pentru mai multe detalii și cotații de suport cu arc variabil pentru conductă.
