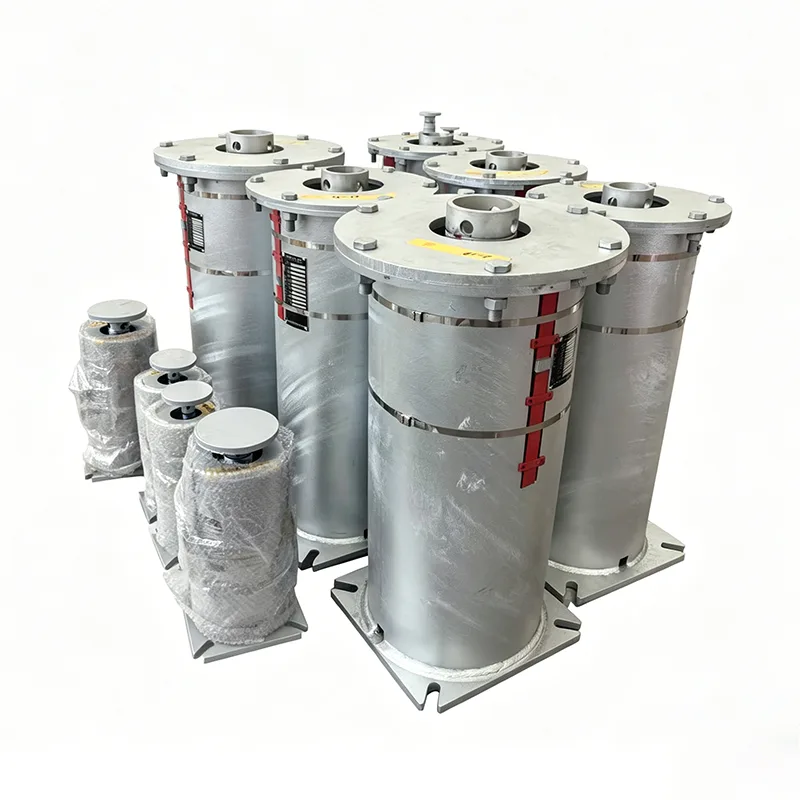

Centrală termică Suport cu arc variabil

În sistemele complexe de conducte de abur-apă, gaze arse și aer și cărbune pulverizat ale centralelor termice, deplasarea termică a conductelor cauzată de schimbări drastice de temperatură reprezintă un pericol principal care amenință siguranța sistemului. Susținut de 14 ani de acumulare tehnică în domeniul suportului pentru conducte, Yangzhou Tianshun Pipeline Technology Co., Ltd. a dezvoltat special Suportul cu arc variabil al centralei termice pentru condițiile de lucru cu energie termică. Proiectat pe baza principiului echilibrului momentului, acest produs oferă forță de susținere elastică continuă atunci când are loc deplasarea termică verticală în conducte, absoarbe și compensează eficient solicitarea de deplasare, previne deteriorarea conductelor și echipamentelor conectate de solicitări suplimentare și asigură funcționarea în siguranță pe termen lung a centralelor electrice.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Specificații tehnice ale produsului

Tabel cu specificații pentru umeraș cu arc variabil	Exemplu
Tipul de umeraș/Configurație	Tipul A, B, C, D, E, F, G
Dimensiunea primăverii / Nr.	Nr. 0 - Nr. 22
Gama de călătorie	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Sarcina de operare	0,2 kN - 400 kN
Sarcină instalată (încărcare rece)	kN / kgf
Sarcina de funcționare (sarcină la cald)	kN / kgf
Direcția de mișcare	În sus / în jos
Variabilitate (%)	≤ 25% (Standard)
Tratarea suprafeței	Hot Dip Galv/ Vopsit
Materialul carcasei	Oțel carbon (Q235/Q355)

Aplicație și valoare de inginerie

Sistemele de conducte din centralele termice au cerințe extrem de ridicate pentru fiabilitatea pieselor de susținere. Când proiectăm suportul cu arc variabil al centralei termice, am luat în considerare pe deplin punctele practice de inginerie:

Eliminarea tensiunilor suplimentare: În intervalul specificat de sarcină-deplasare, momentul arcului și momentul încărcării mențin întotdeauna echilibrul dinamic, evitând deformarea conductei sau scurgerea îmbinării cauzate de dilatarea termică și contracția la rece.

Setarea exactă a stării rece: Producătorul efectuează reglajul de precomprimare strict în funcție de sarcina de instalare furnizată de utilizator și fixează placa indicatoare în poziția teoretică de lucru în stare rece prin blocuri de poziționare, asigurându-se că arcul este temporar într-o stare rigidă în timpul instalării la fața locului și evitând solicitarea accidentală în timpul construcției.

Monitorizarea intuitivă a funcționării și întreținerii: Designul plăcii indicator de deplasare externă permite personalului de operare și întreținere să verifice intuitiv dacă deplasarea suportului arcului sub sarcină de lucru este în concordanță cu proiectarea după ce conducta este pusă în funcțiune normală, facilitând întreținerea preventivă.

Control strict al calității și specificații de instalare

Fiecare produs este supus unor teste interne complete înainte de expediere

Acoperiri de testare internă

Inspecție dimensională și vizuală, PMI (Positive Material Identification), testarea durității, testarea nedistructivă MT/PT (unde este cazul), testarea sarcinii arcului cu curbe sarcină-deplasare și măsurarea grosimii stratului de acoperire. Sunt furnizate rapoarte de testare din fabrică (FTR) și rapoarte de testare a materialelor (MTR).

Notă: Testarea internă nu este testare terță parte acreditată de ILAC

Testarea de către terți sau testarea de laborator este disponibilă ca serviciu opțional, cotat separat.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Analiza compoziției chimice, testarea la tracțiune, testarea la impact Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Testarea particulelor magnetice (MT), Testarea cu lichid penetrant (PT), Testarea cu ultrasunete (UT) și Testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Inclusiv curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Avantajele noastre

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Precizia încărcării produselor noastre, standardele de testare și sistemele de documentare sunt comparate cu sistemul internațional de suport pentru țevi LISEGA.

Ceea ce ne deosebește

Spre deosebire de producătorii autohtoni standard care furnizează numai produsul în sine, oferim o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, facilităm testarea SGS terță parte și inspecțiile asistate, precum și revizuirea documentelor de sprijin de către inginerii PE/CPE pentru proiecte de peste mări.

De ce să alegeți suportul cu arc variabil al centralei termice Tianshun?

Experiență bogată în proiecte de energie termică: produsele sunt utilizate pe scară largă în conductele de abur-apă și sistemele de suspendare a echipamentelor de cazan ale centralelor termice din țară și din străinătate și au rezistat testelor mai multor cicluri de pornire și oprire a unităților.

Asistență inginerească personalizată: Oferim servicii tehnice complete de proces, de la calculul tensiunii în conductă, selecția tipului și potrivirea la îndrumări de instalare la fața locului, asigurându-ne că fiecare suport se potrivește cu exactitate condițiilor de lucru.

Livrare stabilă a lanțului de aprovizionare: bazându-ne pe linii de producție automate și pe echipamente complete de testare la baza noastră din Jiangsu, asigurăm livrarea la timp și de înaltă calitate a materialelor pentru proiecte de energie termică în loturi mari.

Asistență completă pentru ciclul de viață: stabilim fișiere de proiect exclusive și oferim evaluarea stării și îndrumări de înlocuire în timpul întreținerii opririi, reducând riscurile de funcționare și întreținere ale centralelor electrice.
