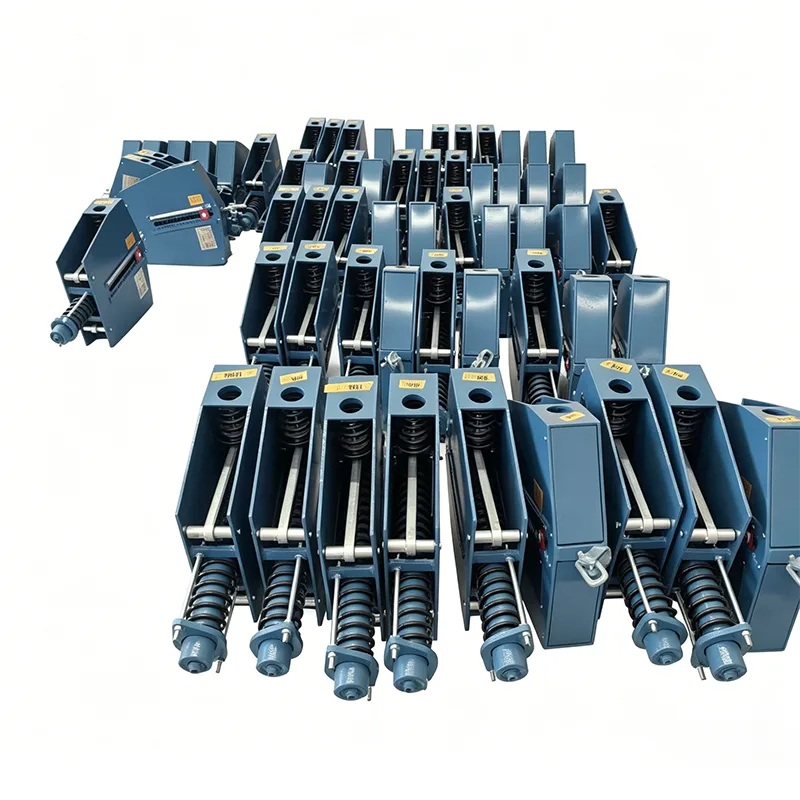

Suport de arc constant rezistent

Când sarcina unei singure conducte depășește 300 kN și deplasarea termică depășește 200 mm, suporturile obișnuite de arc constant sunt predispuse la deformare structurală, ruperea bielei, pierderea preciziei forței constante și alte defecțiuni. Astfel de defecțiuni duc la concentrații de tensiuni la conducte care depășesc valorile admise, declanșând ruperea duzelor echipamentului, scurgeri medii și chiar oprirea neplanificată a întregii instalații. Un singur incident de oprire poate duce la pierderi de zeci de milioane de RMB.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Suportul cu arc constant Heavy Duty este un echipament special de suport pentru sarcini grele dezvoltat pentru a face față provocărilor în aceste condiții extreme de funcționare. Este special conceput pentru sistemele de conducte mari cu sarcini de peste 500 kN și deplasări în 400 mm.

Specificații tehnice ale produsului

Definiția produsului și filosofia de design de bază

Suportul cu arc constant pentru utilizare grea este un dispozitiv de susținere a conductei de rezistență grea care oferă forță de susținere constantă pe toată cursa printr-un mecanism de echilibrare a momentelor de precizie.

Yangzhou Tianshun Pipeline a inițiat cercetarea și dezvoltarea pentru această linie de produse încă din 2015, cu o investiție totală de 12 milioane RMB în echipamente de producție și instalații de testare dedicate. A fost stabilit acum un portofoliu complet de produse, cu o capacitate maximă de încărcare de 2000 kN și o deplasare maximă de 600 mm, clasându-se la un nivel intern de top.

Filosofia noastră de proiectare de bază se concentrează pe Siguranța Redundantă: toate componentele critice sunt proiectate cu factori de siguranță mai mari decât standardele din industrie pentru a asigura marje de siguranță suficiente chiar și în condiții extreme de lucru. Între timp, optimizarea structurală minimizează dimensiunea și greutatea totală fără a compromite rezistența structurală, reducând costurile de instalare și transport.

Defalcare detaliată a redundanței

1. Redundanța cadrului principal: Construit din plăci de oțel sudate integral cu grosimea de 20–50 mm, prevăzute cu rigidizări longitudinale și transversale, ridicând rigiditatea generală cu peste 60%.

2. Redundanța sistemului cu arcuri: Dispunerea paralelă cu mai multe arcuri asigură că arcurile rămase pot suporta complet sarcinile conductei, chiar dacă un arc se defectează.

3. Redundanța mecanismului de transmisie: bielele duble sincronizate elimină riscurile de prăbușire a suportului care decurg din ruperea unei singure tije.

Tabel cu specificații standard pentru seria completă

Sunt disponibile șase serii standard de suporturi de arcuri constante pentru utilizare grea, pentru a acoperi majoritatea scenariilor de aplicații industriale pentru sarcini grele:

Clasele de materiale personalizate și modelele personalizate sunt oferite la cererea clientului pentru toate modelele.

Sistem de verificare a fiabilității ciclului de viață complet

Este implementat un sistem riguros de verificare end-to-end pentru a garanta performanță fiabilă în condiții extreme. Fiecare suport cu arc constant pentru utilizare grea este supus a cinci proceduri de inspecție obligatorii:

Toate înregistrările de inspecție sunt arhivate pentru o perioadă de păstrare minimă de 15 ani și accesibile clienților oricând. Laboratorul nostru de testare deține acreditarea CNAS, oferind rezultate de testare recunoscute la nivel internațional.

Bilanțul global al proiectului de referință

Începând cu mai 2026, suporturile noastre de arc constant de rezistență grea au fost implementate în 120 de proiecte industriale la scară largă din întreaga lume, inclusiv:

▶  Un complex de rafinare și integrare chimică de 10 milioane de tone/an: 320 de seturi de suporturi HD-800 și HD-1200 furnizate

▶  O centrală nucleară de un milion de kilowați: sunt furnizate 156 de seturi de suporturi cu arc constant de rezistență grea din clasa de siguranță nucleară

▶  Un terminal de recepție a GNL de 20 de milioane de tone/an: sunt furnizate 89 de seturi de suporturi de arcuri constante de rezistență grea dedicate la temperatură joasă

▶  O centrală termică de 3000 MW: 245 de seturi de suporturi grele pentru conductele principale de abur furnizate

Performanța dovedită în aceste proiecte de referință validează fiabilitatea și stabilitatea remarcabile, în timp ce ne echipează cu o experiență vastă în inginerie în proiectarea sistemelor de suport pentru conducte grele.

Livrare adaptată la proiect și servicii exclusive

Pachetele de livrare personalizate pentru suporturile cu arcuri constante pentru sarcini grele sunt furnizate pentru proiecte la scară largă:

1.Echipă de proiect dedicată: fiecărui proiect major i se atribuie un manager de proiect dedicat, un inginer tehnic și un inginer de calitate pentru a supraveghea progresul întregului ciclu.

2. Livrare în etape: livrarea loturilor aliniată cu programul de construcție a șantierului pentru a reduce sarcinile de depozitare la fața locului.

3.Serviciul de acceptare la fața locului: ingineri trimiși pentru a efectua acceptarea produsului și ghidarea de instalare la locație.

4. Suport tehnic de așteptare la fața locului: asistență tehnică rezidentă disponibilă în fazele de instalare de vârf.

5. Serviciul de urmărire pe termen lung: Audituri anuale ale stării operaționale după punerea în funcțiune cu recomandări profesionale de întreținere.

Oferim o perioadă de garanție de 18 luni, cu 6 luni mai lungă decât media industriei. Pentru defecte de calitate care apar în cadrul garanției, garantăm un timp de răspuns de 48 de ore și depanare la fața locului în 72 de ore.

Întrebări frecvente (FAQ)

Î: Care este sarcina și deplasarea maximă realizabilă pentru suporturile cu arc constant de rezistență ridicată?

R: Modelele standard ating o sarcină maximă de 2000 kN și o deplasare maximă de 600 mm. Sunt disponibile modele la comandă pentru cerințe foarte mari, capabile de o sarcină de până la 3000 kN și o deplasare de 800 mm.

Î: Sunt produsele potrivite pentru servicii la temperaturi scăzute?

A: Da. Variantele speciale la temperatură joasă adoptă oțel inoxidabil 304 sau 316L, validate prin teste de impact la temperatură scăzută și pot funcționa stabil la -196 ℃ pentru GNL, etilenă și alte sisteme de conducte criogenice.

Î: Care sunt termenele standard de livrare?

R: Modelele standard au un termen de livrare de 45–60 de zile; unitățile personalizate durează 60-90 de zile, în funcție de complexitate. Producția urgentă este disponibilă pentru proiecte urgente, cu cel mai scurt timp de 30 de zile.
