Umeraș cu arc constant de mare capacitate

Yangzhou Tianshun a proiectat și fabricat suporturi cu arc de sarcină constantă din 2012. Umerașele noastre de mare sarcină, care acoperă sarcini de proiectare de până la 500 kN și personalizabile mai departe, sunt construite într-o instalație de 35.000 m² cu personal calificat de peste 100 de personal. Fiecare unitate este prestabilită, testată și expediată cu documentație completă către proiecte din peste 45 de țări.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

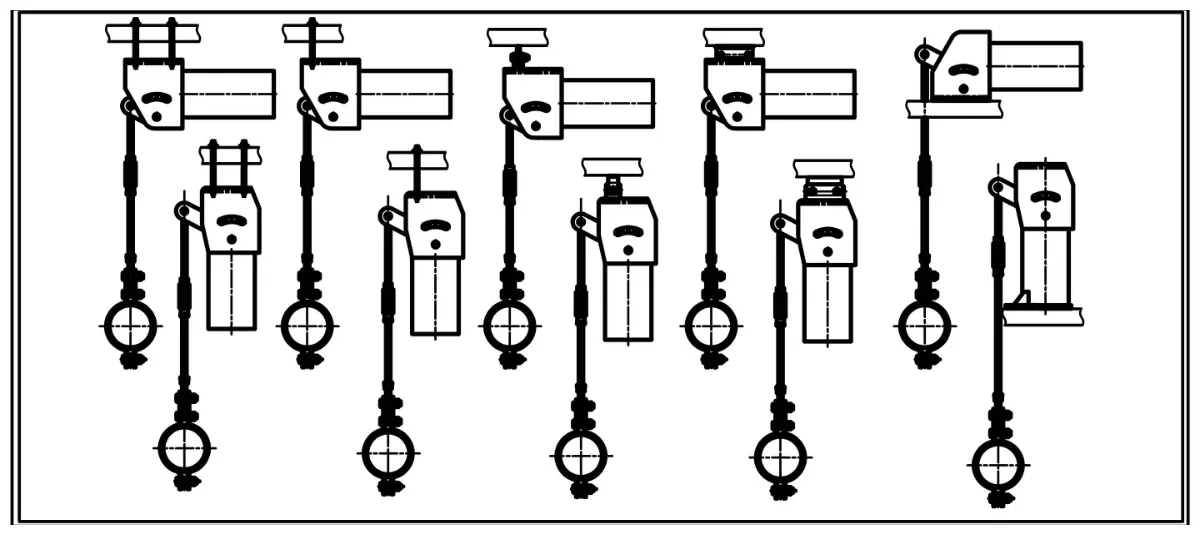

Prezentare tehnică

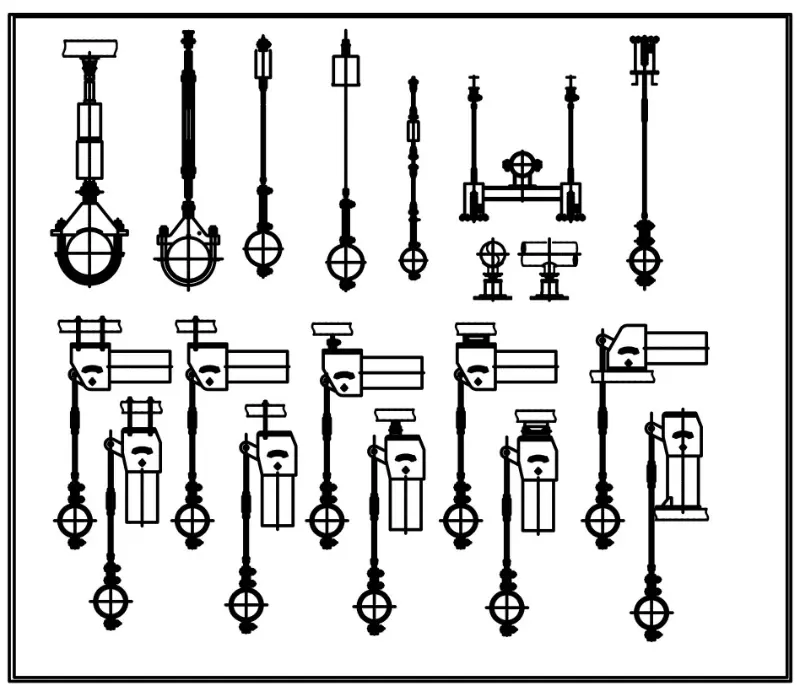

Facem conversie între standardele naționale, cu condiția ca parametrii să fie compatibili din punct de vedere tehnic. Nu se aplică factori de corecție atunci când sarcinile de proiectare și cursele se încadrează în limitele standardului ales.

De ce contează o sarcină constantă în suportul țevilor de sarcină mare

Atunci când un suport cu arc constant de sarcină mare se confruntă cu o deplasare verticală mare din cauza expansiunii termice, un suport de arc variabil își schimbă forța de rezistență pe măsură ce arcul se comprimă sau se extinde. Această variație de sarcină poate transfera solicitări nedorite în peretele conductei, echipamentele conectate și suporturile adiacente. Un suport cu arc constant elimină această problemă prin furnizarea unei forțe de susținere practic neschimbate din poziția rece la poziția caldă de operare și peste tot în mijloc.

Mecanismul folosește un arc de compresie care acționează printr-un ansamblu manivelă și biela. Geometria este aranjată astfel încât cuplul arcului din jurul pivotului principal să fie egal cu cuplul de sarcină în fiecare punct al cursei. Rezultatul este o forță de sprijin care rămâne într-o bandă de abatere îngustă, indiferent de cât de departe se mișcă țeava pe verticală.

Caracteristici de proiectare care fac posibilă fiabilitatea la sarcină mare

Capacitate de încărcare robustă cu abatere îngustă

Modelele standard acoperă sarcini de funcționare de la 0,1 kN la 500 kN. Pentru sarcini de peste 500 kN, proiectăm suporturi personalizate conform desenelor și specificațiilor clientului. Abaterea sarcinii este menținută la ±5% din valoarea nominală standard, cu o opțiune de înaltă precizie care atinge ±3%. Această toleranță strânsă este verificată pe bancul nostru de calibrare înainte de expediere.

Structură stabilă pentru deplasări verticale grele

Carcasa acționează ca o incintă de protecție, ținând resturile de construcție și contaminarea șantierului departe de arc și de legătură. Sunt disponibile curse standard de 50 mm, 100 mm, 200 mm și 400 mm, iar cursa reală de până la 600 mm poate fi furnizată atunci când configurația conductelor o cere. Limitele de deplasare superioare și inferioare sunt integrate pentru a preveni depășirea în orice direcție, iar o scală vizibilă de deplasare permite echipelor de instalare să confirme poziția în orice moment.

Materiale de arc selectate pentru o durată lungă de viață la oboseală

Bobinele arcului sunt bobinate din oțel 60Si2Mn sau 50CrVA, ambele alese pentru rezistența lor ridicată la oboseală și performanța constantă de-a lungul anilor de cicluri termice. Combinația dintre materiale bune și procese de bobinare controlate susțin puterea de sarcină stabilă și intervalele lungi de service așteptate în instalațiile de energie și proces.

Câmp reglabil fără presupuneri

Un șurub de reglare a sarcinii permite reglarea fină a forței de sprijin la fața locului. Rotirea șurubului în direcția marcată crește sau scade sarcina în trepte de 2%, cu un interval total de reglare de la ±10% la ±20%, în funcție de model. Un cadran adiacent șurubului citește reglarea direct, astfel încât montatorul poate selecta setarea necesară fără a scoate unitatea sau a utiliza celule de sarcină externe.

Știfturi presetați care simplifică instalarea și hidrotestarea

Fiecare umeraș constant cu arc iese din fabrică cu știfturi roșii prestabiliți setați în poziția rece de instalare specificată de client. Știfturile blochează mecanismul, astfel încât sistemul de conducte să poată fi testat hidrostatic sau curățat chimic, fără a devia ansamblul arcului. Pinii noștri standard sunt proiectați să susțină până la dublul sarcinii nominale de funcționare în timpul testării. Dacă sunt anticipate sarcini de testare mai mari, consolidăm ansamblul știftului odată informat în faza de comandă. Știfturile trebuie îndepărtate înainte de punerea în funcțiune a sistemului.

Controlul calității și trasabilitatea

Sistemul nostru de calitate este certificat ISO 9001:2015. Fiecare suport cu arc constant este asamblat și prestabilit la sarcina specificată de client și se deplasează pe un stand de testare calibrat. Înregistrăm sarcina în mai multe poziții de-a lungul cursei pentru a confirma că abaterea rămâne în toleranța specificată. Aceste înregistrări ale testelor sunt păstrate și pot fi furnizate împreună cu expedierea.

Certificarile materialelor pentru bobinele arcului, oțelul structural și elementele de fixare sunt urmăribile până la moară. Pentru proiectele care necesită conformitatea cu ASME B31.1, B31.3, EN 13480 sau alte coduri internaționale, oferim pachetele de documentație necesare, inclusiv calificările procedurilor de sudură și rapoartele NDT, atunci când este cazul.

Acolo unde sunt aplicate umerașe cu arc constant de mare capacitate

Aceste suporturi sunt instalate oriunde un sistem de conducte vede o deplasare verticală mare și nu poate tolera forțele de sprijin în schimbare. Instalațiile tipice includ liniile principale de abur din centralele termice și nucleare, conductele de reîncălzire la cald, conductele de alimentare cu apă a cazanului și conductele de proces de înaltă temperatură în rafinării și fabrici chimice. În fiecare caz, suportul menține o sarcină aproape constantă de la rece la cald, prevenind transferul nedorit al tensiunilor la conexiunile turbinei, duzele vasului și alte echipamente sensibile.

Întrebări frecvente

Cum diferă un umeraș cu arc constant de un suport cu arc variabil?

Un suport de arc variabil își schimbă sarcina pe măsură ce arcul se deflectează, ceea ce înseamnă că conducta simte o forță diferită în stările reci și calde. Un suport cu arc constant este proiectat astfel încât forța de sprijin să rămână aproape aceeași pe toată durata cursei. Acest lucru previne variația sarcinii de la transferul tensiunii în sistemul de conducte, ceea ce este deosebit de important pe liniile critice cu mișcare verticală mare.

Poate Tianshun să producă umerașe de peste 500 kN?

Da. Tratăm suporturile de mare capacitate ca comenzi personalizate. Ne puteți trimite desenele de proiectare sau puteți specifica sarcina, deplasarea, conexiunile la capăt și codul aplicabil. Echipa noastră de ingineri va proiecta umerașul în consecință și va furniza desene de aprobare înainte de fabricare.

Care este scopul pinii roșii prestabiliți și când ar trebui să fie îndepărtați?

Știfturile prestabilite blochează umerașul în poziția rece de instalare. Acestea mențin mecanismul rigid, astfel încât sistemul de conducte să poată fi umplut, testat hidro sau curățat chimic fără ca arcul să se miște. Știfturile trebuie îndepărtate numai după finalizarea tuturor testelor și înainte ca sistemul să fie pus în funcțiune pentru funcționare normală. Lăsându-le pe loc în timpul funcționării ar împiedica funcționarea cuierului.

La ce standarde internaționale poți lucra?

Furnizăm în mod obișnuit umerașe cu arc constant pentru GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L și JIS B 8501. Dacă proiectul dvs. necesită un alt standard, vă rugăm să ne trimitem specificația și ne vom trimite.

Finisajul carcasei poate fi adaptat pentru medii corozive sau offshore?

Finisajele noastre standard sunt galvanizate la cald și vopsite epoxidic. Pentru atmosfere foarte corozive putem aplica sisteme de acoperire specializate sau putem fabrica carcasa din oțel inoxidabil. Vă rugăm să specificați condițiile de mediu în cererea dumneavoastră, astfel încât să vă putem propune un sistem de protecție adecvat.

Care sunt termenii dvs. de plată și termenele tipice de livrare?

Acceptăm plata prin transfer bancar. Termenele de livrare depind de cantitatea comenzii și de complexitatea setărilor personalizate, dar umerașele standard cu arc constant pot fi fabricate și presetate în mod obișnuit în decurs de patru până la șase săptămâni de la confirmarea comenzii. Livrarea rapidă poate fi discutată și convenită în timpul negocierii contractului.

Lucrul cu Tianshun

Când întrebați despre un suport cu arc constant de sarcină mare, vi se desemnează un manager de cont dedicat, care înțelege designul suportului țevilor, nu doar termenii comerciali. Echipa noastră de ingineri examinează cerințele standard de încărcare, deplasare și conducte și răspunde cu o propunere tehnică în termen de 24 de ore. Configurațiile personalizate — călătorii nestandard, intervale extinse de temperatură, materiale speciale sau documentație specifică proiectului — sunt gestionate ca parte a domeniului nostru normal de furnizare.

După livrare, oferim îndrumări de instalare, instrucțiuni prestabilite pentru îndepărtarea știfturilor și sfaturi de întreținere. Peste 70% din afacerea noastră provine din comenzi repetate de la clienți care depind de suporturile noastre pentru a funcționa în mod previzibil ciclu după ciclu.
